中午好，我的网工朋友。
不少朋友多次问到，什么是外网、内网、智能化设备网？什么项目会用到？如何去设计网络？
很多网工项目其实都离不开这些网络。
今天通过医院的组网案例，来彻底了解关于外网、内网、智能化设备网如何设计。
今日文章阅读福利：《 医院网络解决方案-交付一本通 （102页）》
今天讲的是医院案例，再顺便给你整个好东西，医院网络解决方案-交付一本通，需要自取。私信发送暗号“医院”，即可免费获取资料哈。
01 医院网络组成
医院计算机网络系统用于开展日常医疗业务（HIS、LIS、PACS、RIS、财务、体检系统等），并具备将来扩容和带宽升级的条件；
提供合理、流畅的医院网络安全管理软件平台；提供稳定、实用和安全，具有高宽带、大容量和高速率的计算机网络。
医院总机房设置于行政科研楼一层；在门诊楼二层、1号病房楼一层、2号病房楼一层、4号病房楼一层设置汇聚机房，其中4#病房楼一层机房为备灾机房。
医院共设置3套计算机网络：外网、内网、智能设备网，三个网络之间物理隔离。
02 医院外网、内网、设备网如何组网

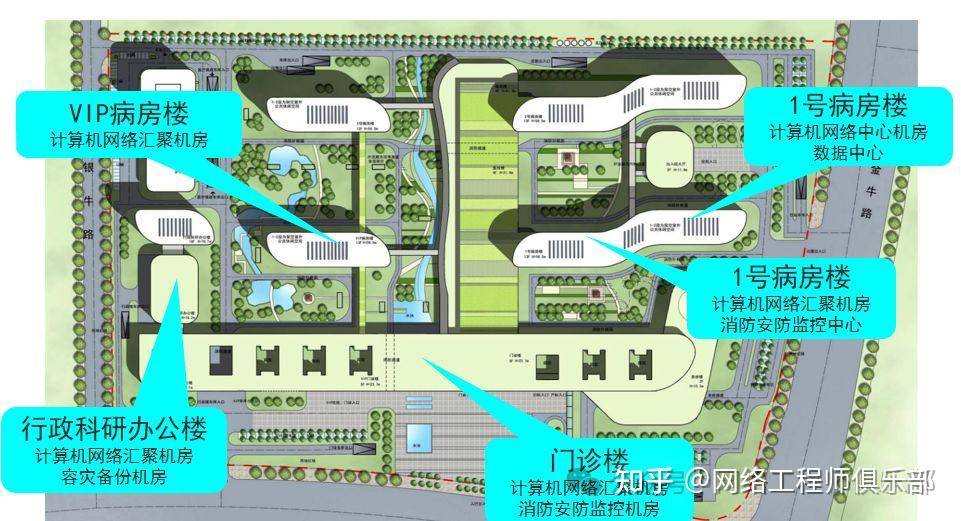

医院网络机房规划：
01 医院计算机外网
内网承载医院关键业务，采用万兆骨干，千兆到桌面。核心交换机之间用双机虚拟化热备机制，实现故障的自动切换。接入交换机双链路捆绑上联，并采用虚拟化配置。

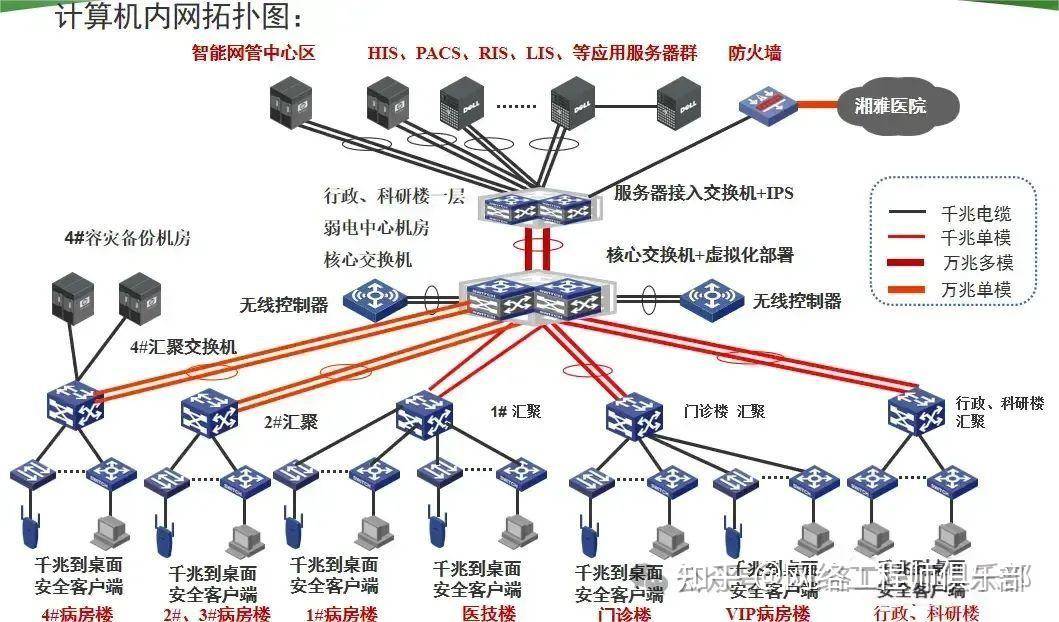

医院内外框架一
医院内外框架二
02 医院计算机外网
医院外网作为全院上网的主干网络，众多医院对外门户网站，系统均对外开放。外网采用万兆骨干，千兆到桌面。
核心设计采用1台十万兆核心交换机,在核心交换机中采用关键模块冗余设计（如双电源冗余等）。

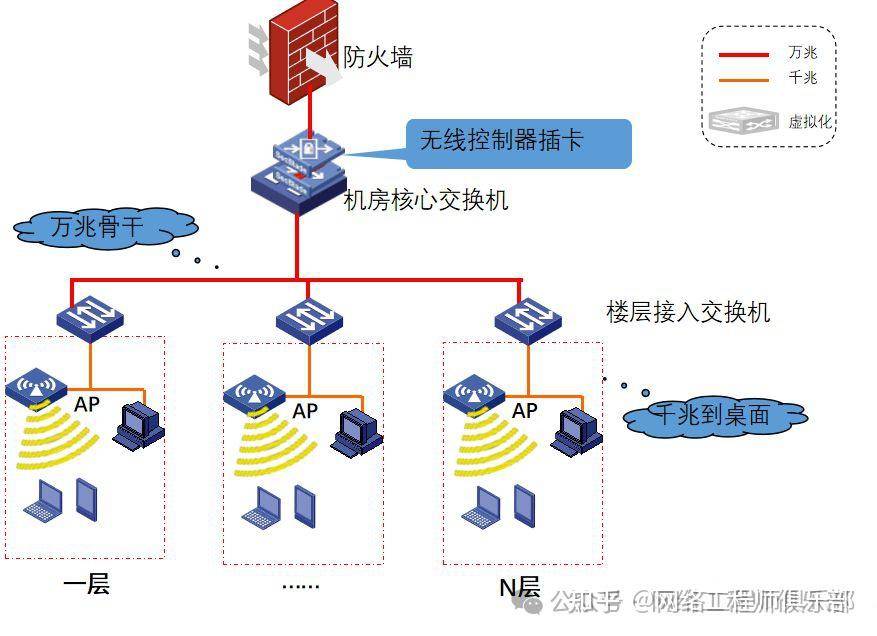

医院外网框架一

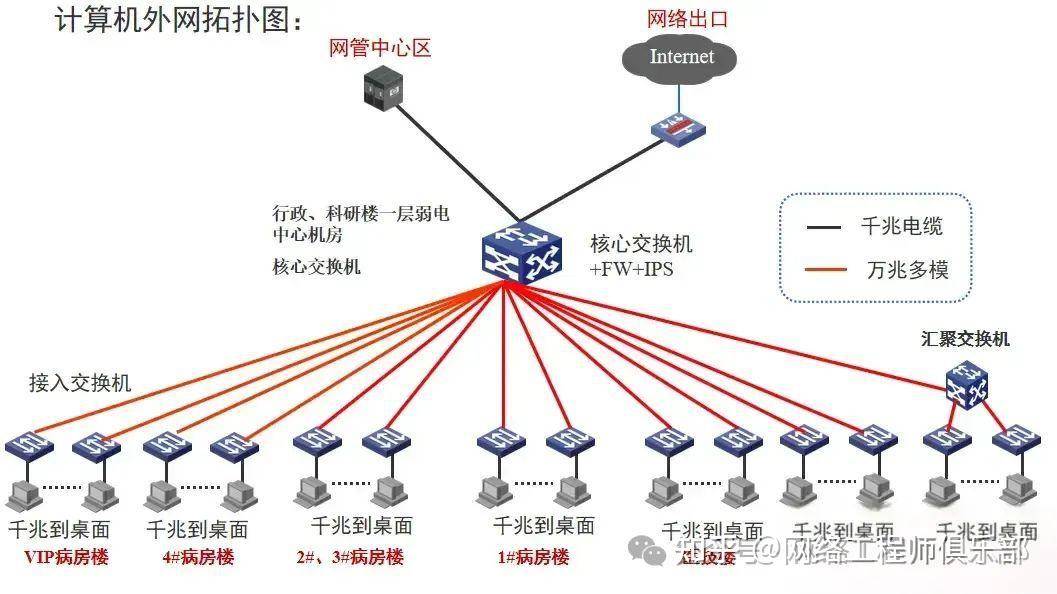

医院外网框架二
考虑到外网对于网络安全防护需求，综合对内及对外考虑设置出口网关、防火墙、统一认证系统及网络管理系统等，考虑设备兼容性及售后服务，采用与核心交换机同一品牌。
03 医院计算机设备网
设备网主要承担医院视频监控，病房电视服务、呼叫系统等，在网络中要求实时和高质量的传输，采用万兆骨干，千兆到桌面。
核心设计采用1台十万兆核心交换机,在核心交换机中采用关键模块冗余设计（如双电源冗余等）。

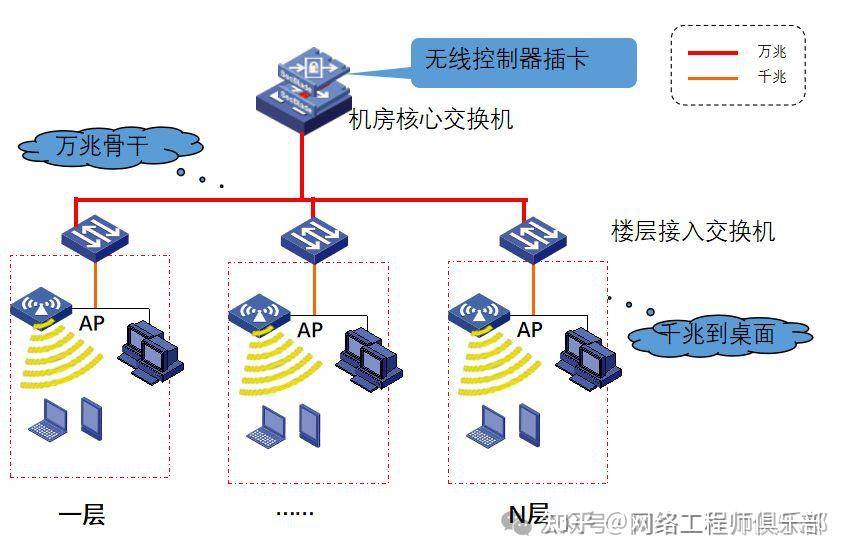

医院设备网组网框架一

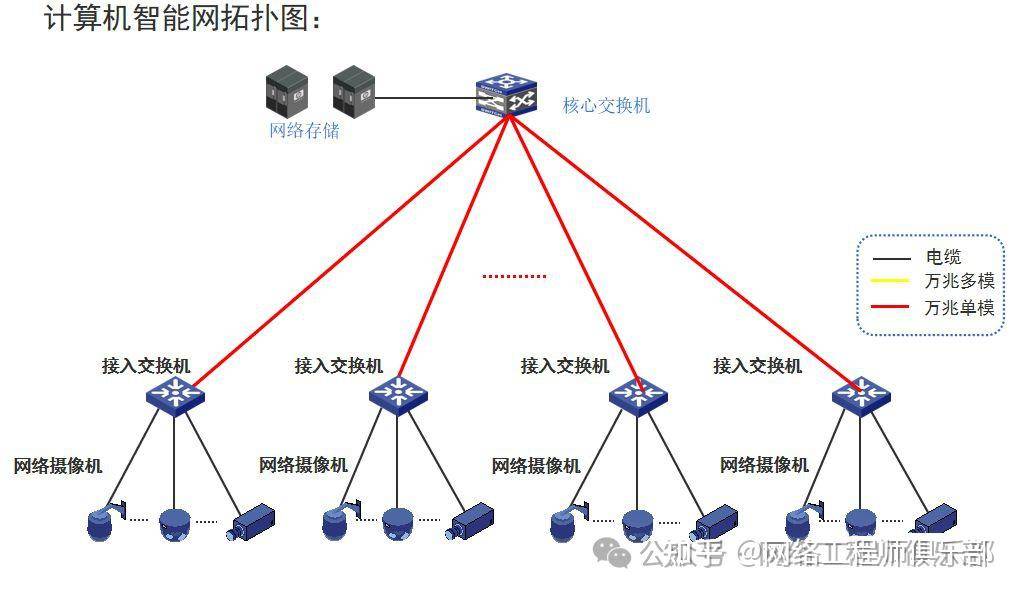

医院设备网组网框架二
03 医院无线网部署

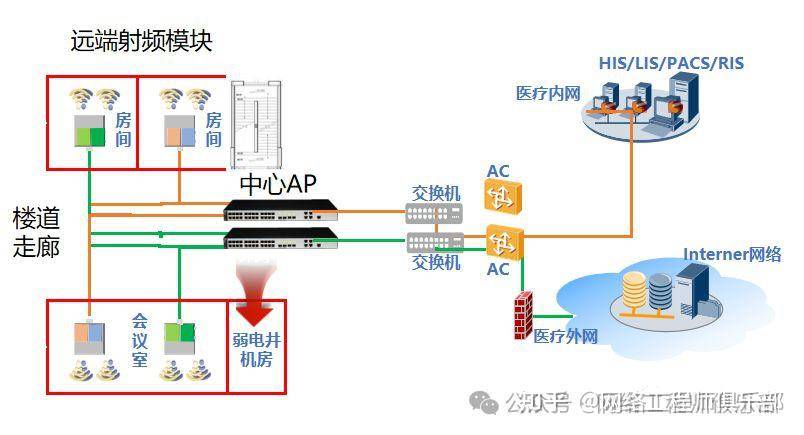

医院无线布置拓扑图：
1、中心AP通过网线延伸到房间，连接内外网的模块分别部署不同房间，一个模块可以覆盖2个房间空间。
2、内外网的模块分别通过网线连接中心AP，内外网独立规划，独立部署，实现内外网数据物理隔离。
优点：
物理隔离：基于远端射频模块、中心AP物理端口和CPU划分内外网隔离技术。
漫游零丢包：通过独有跨远端射频模块漫游算法，终端漫游无感知，零丢包。
灵活扩展：中心AP可扩展支持RFID、Zigbee、蓝牙等射频技术远端模块。
安装便捷：网线拉远100米，中心AP PoE供电，无需穿墙凿洞，改造成本低。
04 医院网络布线实施

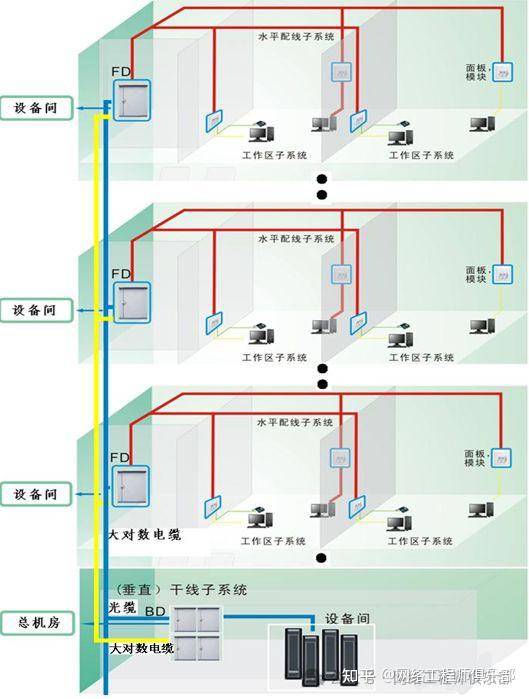

综合布线涉及的子系统：
1）工作区子系统
2）水平子系统
3）垂直子系统
4）管理子系统
5）设备管理间子系统
6）建筑群子系统
01 机房、设备规划
1、网络弱电总机房设置于1号住院楼一层：
2、汇聚机房设置在门诊楼二层、1号住院楼一层、2号住院楼一层、4号住院楼一层；
3、其中4号住院楼一层设置备灾机房。
4、在各个单体内每层设置1到3个网络弱电间，弱电机房与汇聚机房通过12芯多模光缆连接，汇聚机房与弱电间通过2根12芯多模光缆连接，水平支线到桌面端口按照千兆布线标准设计 。
5、行政、科研楼外网、语音共用机柜，内网单独设置机柜，内外网机柜错层放置。其余楼栋内网、外网、语音共用机柜。
02 布点原则
1、值班室设置1组信息点位：1个内网、1个语音点；
2、医生办公室按6-8m2一个内网点，每间办公室设置1-2个电话点。
3、单人间病房2个内网点；双人间病房3个内网点；三人间病房4个内网点；在此基础上，每个房间电视信息点旁增加1个内网点。
4、会议室设置2组信息点位：1个外网、1个内网、1个语音点；
5、手术示教室设置1组信息点位：1个外网、4个内网、一个语音点；
6、手术室设置5个内网点，1个光纤点。

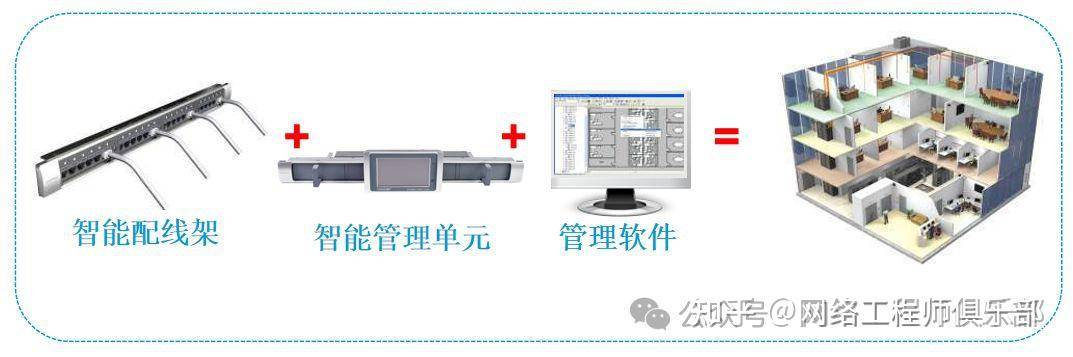

03 采用智能电子布线
1、智能电子配线架
2、智能管理单元
3、管理软件
智能布线将传统布线系统与智能管理联系在一起，通过电子配线架智能布线系统，将网络连接的架构及其变化自动传给系统管理软件，管理系统将收到的实施信息进行处理，用户通过查询管理系统，便可以随时了解布线系统的最新结构。
通过将管理元素全部电子化管理，可以做到直观、实时和高效的无纸化管理。
医院作为人流密集公共场所，水平线缆采用LSZH低烟无卤级别CAT6，垂直光缆采用采用LSZH低烟无卤级别OM3多模光纤。
