既然电脑不能插四条内存，为什么要设计四个插槽？

菊花链。

这个词猛地一看，还挺害臊，但在计算机领域，却时常出现。

今天大家所说的不能插四根内存，究其原因，就是这害臊的菊花链。

下次有人问你为啥不能插四根，你可以大大方方地说，因为菊花链。

要把这个问题说清楚，还是需要点口舌的。那接下来我就费点口舌，把这个问题说清楚。

首先提四个基本概念：

1DPC (one DIMM per Channel，每个内存通道支持一根内存）

2DPC (two DIMMs per Channel, 每个内存通道支持两根内存）

Daisy Chain (菊花链，一条链路上的设备依次连接在信号线上）

Balanced T topology (每个设备以等长的信号线连到主控上）

基于以上四个概念，常见的内存布线方式有以下几种，我来依次介绍。

1DPC

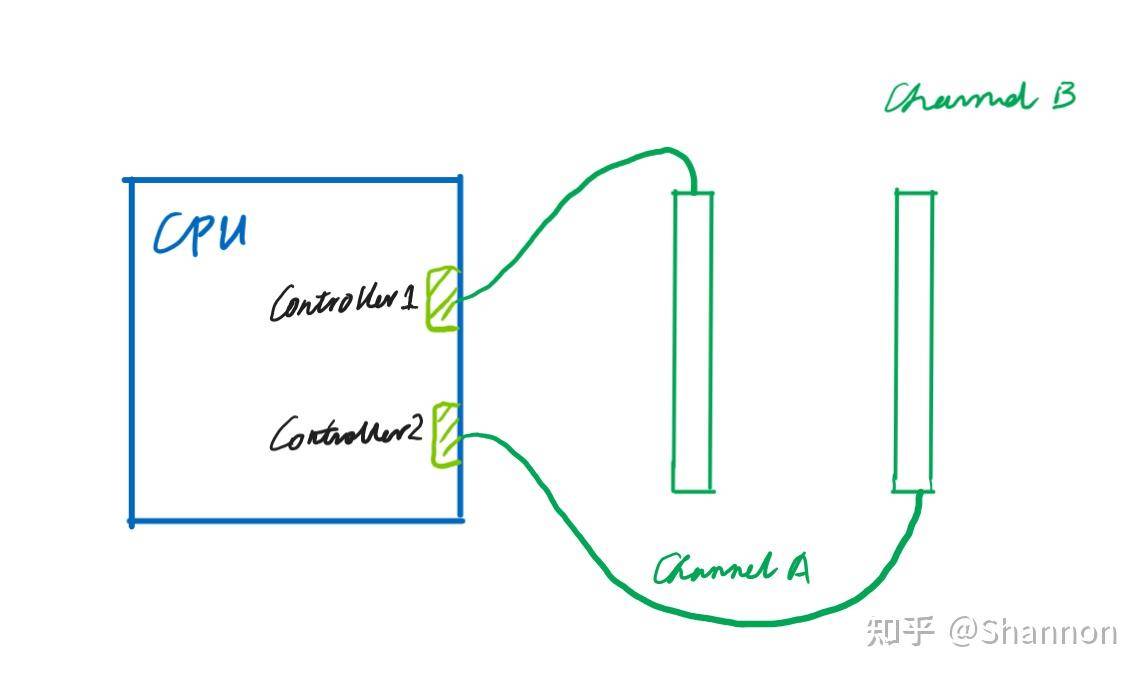

对于走高端路线的CPU，为了追求系统的稳定和性能，可以奢侈到一个插槽对应一个控制器（controller），（当然也意味着一个PHY）。1DPC的好处是内存可以获得最好的性能，最好的SI（Signal Integrity）。

2DPC Daisy Chain

目前市面上可以买到的绝大多数个人台式机，都是这种形式，包括题目中讨论的。

CPU包含两个controller和两个PHY，每个controller连接到两个插槽上。

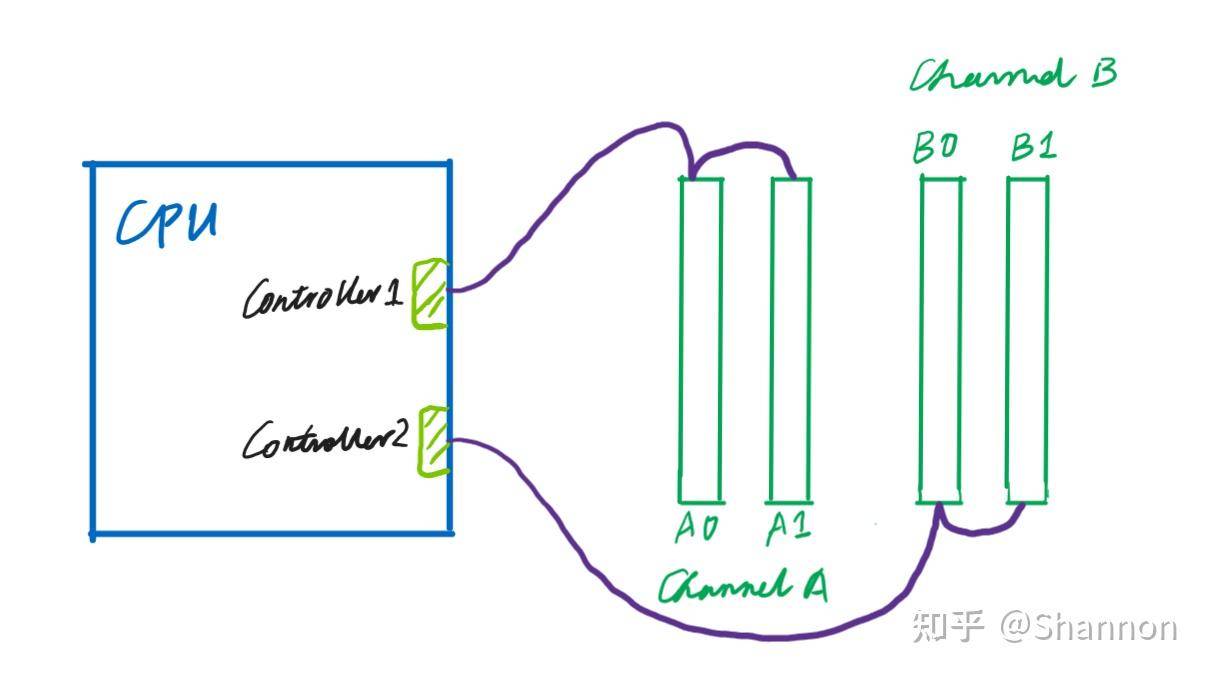

之所以叫菊花链，是因为两个插槽的信号是挂在同一根信号线上。如下图所示。

Controller1连接Channel A上面的两个插槽 A0和A1；

Controller2连接Channel B上面的两个插槽 B0和B1.

通常建议的插法是：

如果是一根内存，插在A1；

如果是两根内存，插在A1和B1；

四根的当然是插满。

Daisy Chain的好处非常明显：布线简单，成本低廉。

但是劣势也是非常明显，两个插槽之间的信号干扰非常严重。

大家知道，在内存的运行频率下，一根信号线如果在其终端没有termination的话，信号的反射是极其严重的，严重到内存的眼图完全无法睁开。

那么不论是板上的termination，还是DDR5上的On Die termination（ODT），都是为了将信号反射控制在可接受范围内。

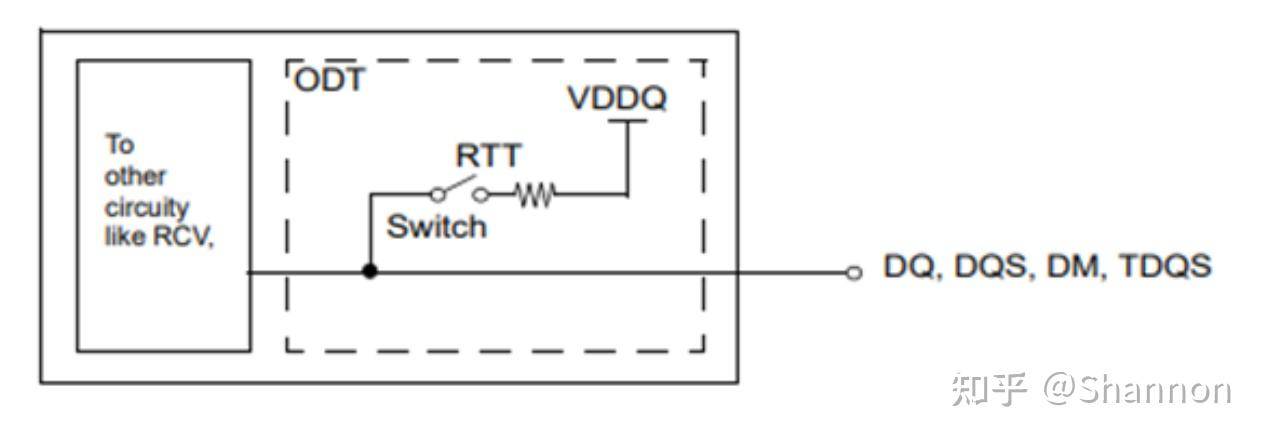

ODT的原理就是在DRAM内部加了一组电阻，通过MR寄存器调整并联电阻的个数，从而调整ODT的阻抗，打到抑制信号反射的目的。

这也是为什么优先插A1，B1，而不是A0，B0的原因。

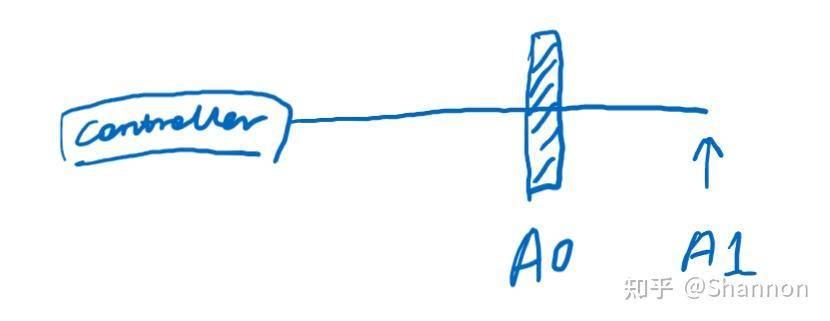

如果只插A0，不差A1的话，信号的末端等同于开放，SI（Signal Integrity）会非常差，内存很难跑起来。

当一根信号线上挂了两个内存之后，对每个内存的ODT有了更高的要求，但是不可避免的，内存运行的速率要受到影响。

对于目前市面上的DDR5内存，通常一个通道里插一根如果可以跑5600MT/s的话，插两根最多跑到4400MT/s或者4000MT/s.

2DPC Balanced T topology

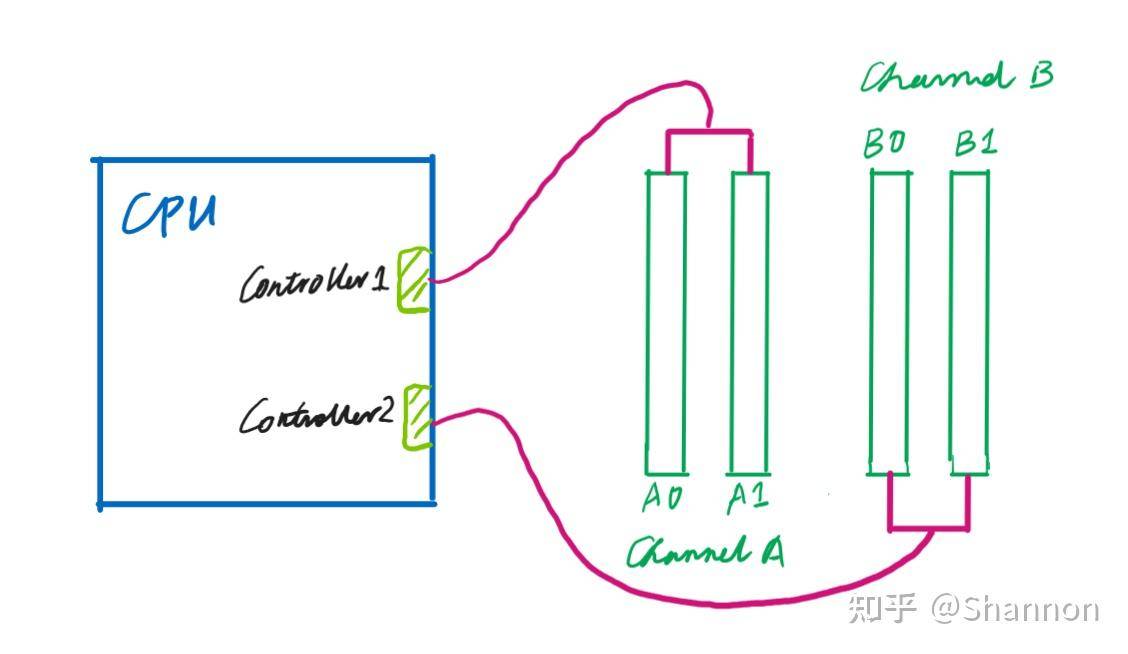

这里只讲Balanced T topology，balanced的意思是说，T的两端长度是一样的。典型的Balanced T Topology如下图所示：

上面只是个示意图，大家可以看到，一根线分出去之后，两边的长度是等长的，所以叫balanced，这两根线互相不会造成反射。

这种布线的优点是，两个插槽都可以随便插，互不影响；缺点是，成本略高，布线复杂度较高，插入单根内存时的性能不如daisy chain。

所以市面上T Topology的主板其实是不多的，主要还是Daisy Chain。

讲完了主流的三种布局方式，那我也来做个总结。

对于运行速度来说，从高到低的排序应该是：

1DPC；

2DPC Daisy Chain，每个通道的外侧插一根；

2DPC T Topology，插一根内存；

2DPC T Topology，每个通道插两根内存；

2DPC Daisy Chain，每个通道插两根内存；

2DPC Daisy Chain，每个通道的内测插一根。

有了以上结论，我们也就理解了为什么主流的主板要做成2DPC 菊花链：

当你需要性能时，可以通道内只插一根，获得较高的性能；

当你需要容量时，可以全部插满，损失性能，换得较高的容量。

一切皆是tradeoff。
