怎么制作电子签名？

一、签名扫描

手写签字如果字太小，则制作后就模糊看不清，且制作麻烦；反之如果字太大，则制作后字体过细。个人经验，对于在A4纸上使用普通钢笔的签字扫描，字高建议2cm左右；如果是签字笔，则字高建议1cm左右。

二、图片签名背景透明化

对于用于PDF的图片签名，强烈建议去除背景，也就是背景透明化，并保存为.png图片，因为其他多数格式的图片不支持背景透明。正常会使用Adobe Photoshop处理，但是工程设计工作者基本不会安装该程序，所以这里分享在Excel中也能快捷处理的方法。

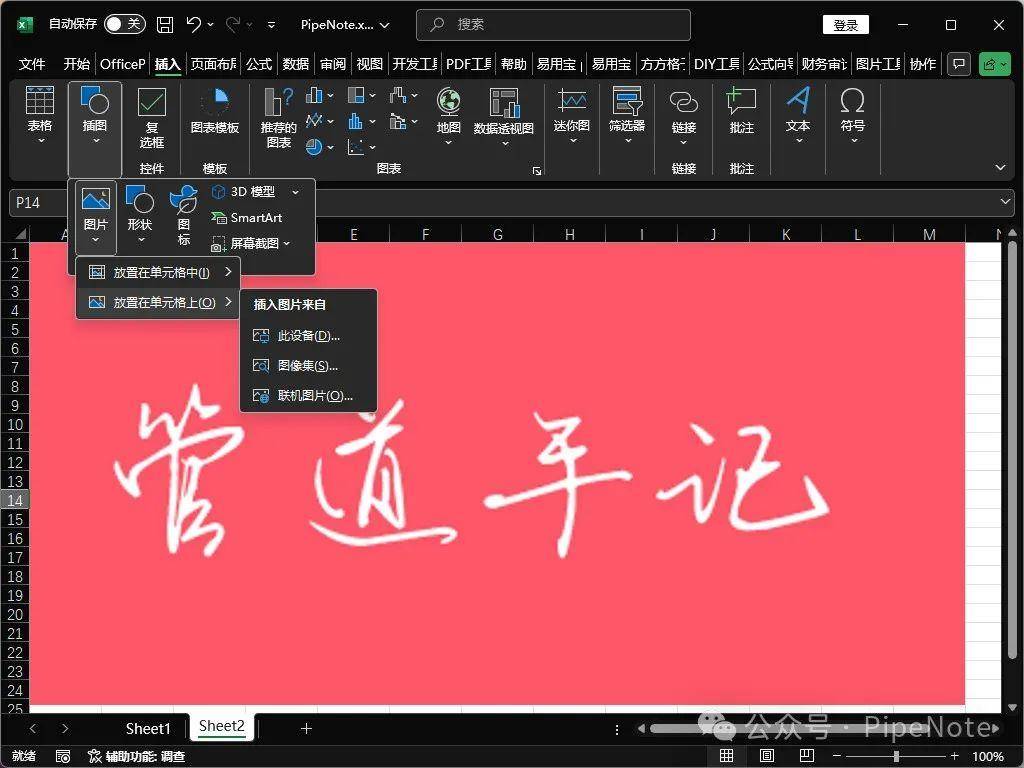

1.首先在表格中插入图片。

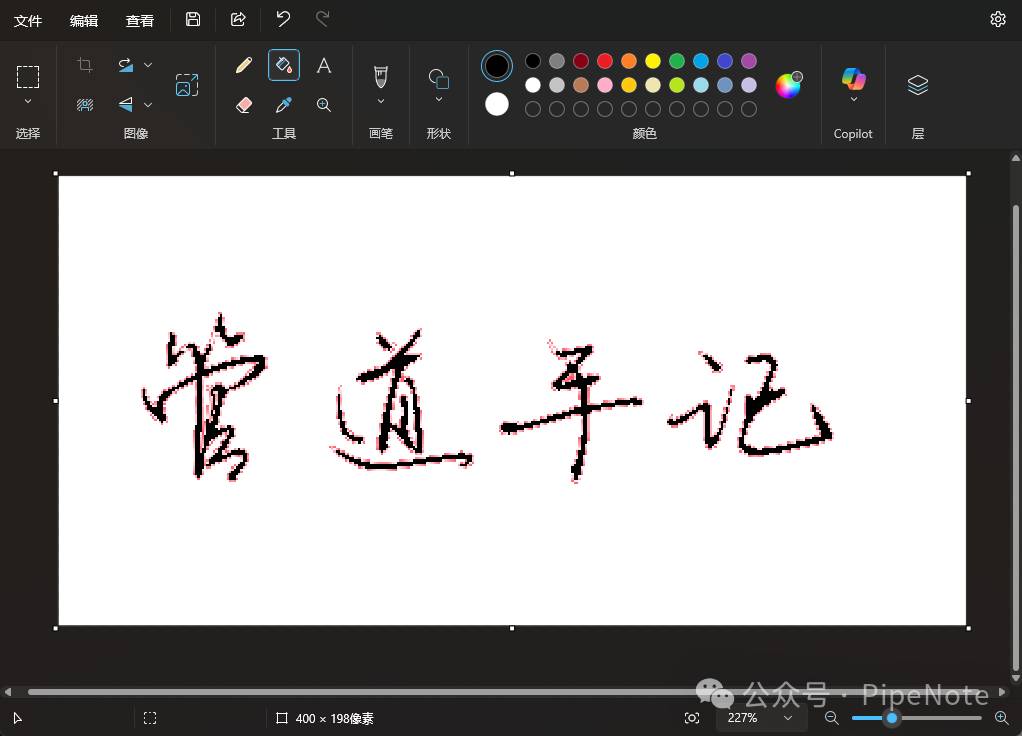

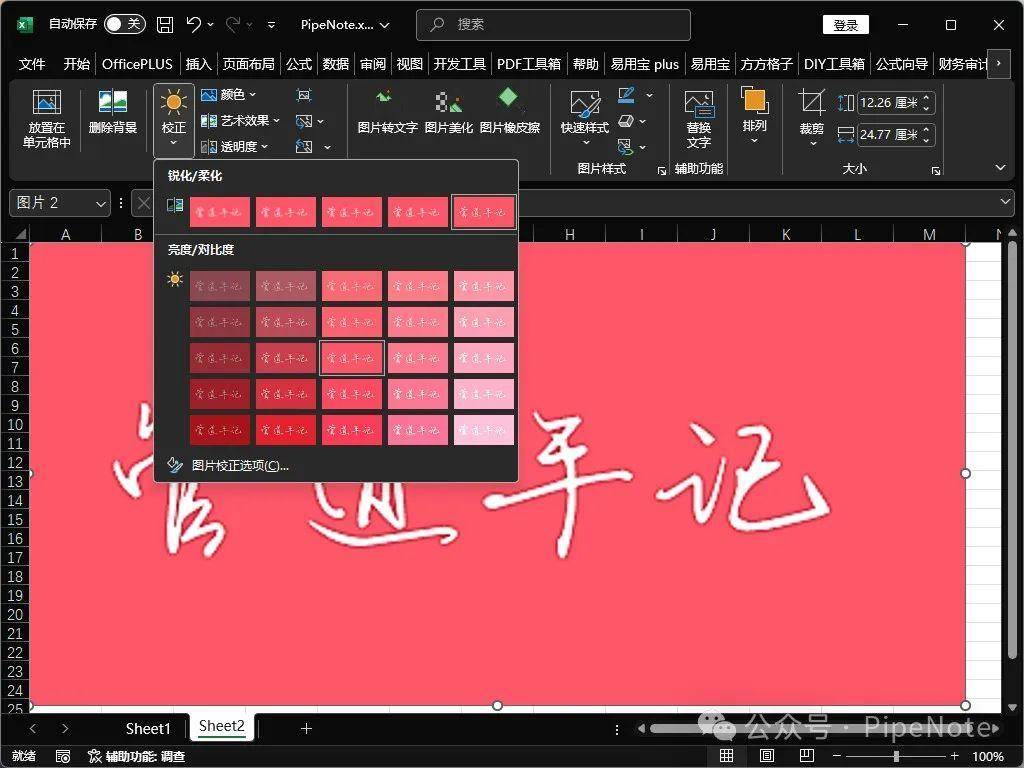

2.其次点击图片，出现“图片格式”的新选项卡，新版本Excel可以先点击“校正”➡“锐化：50%”，如果是彩色还需要点击“颜色”➡“黑白：75%”，旧版本直接点击“删除背景”。也可以先去“画图”工具处理。

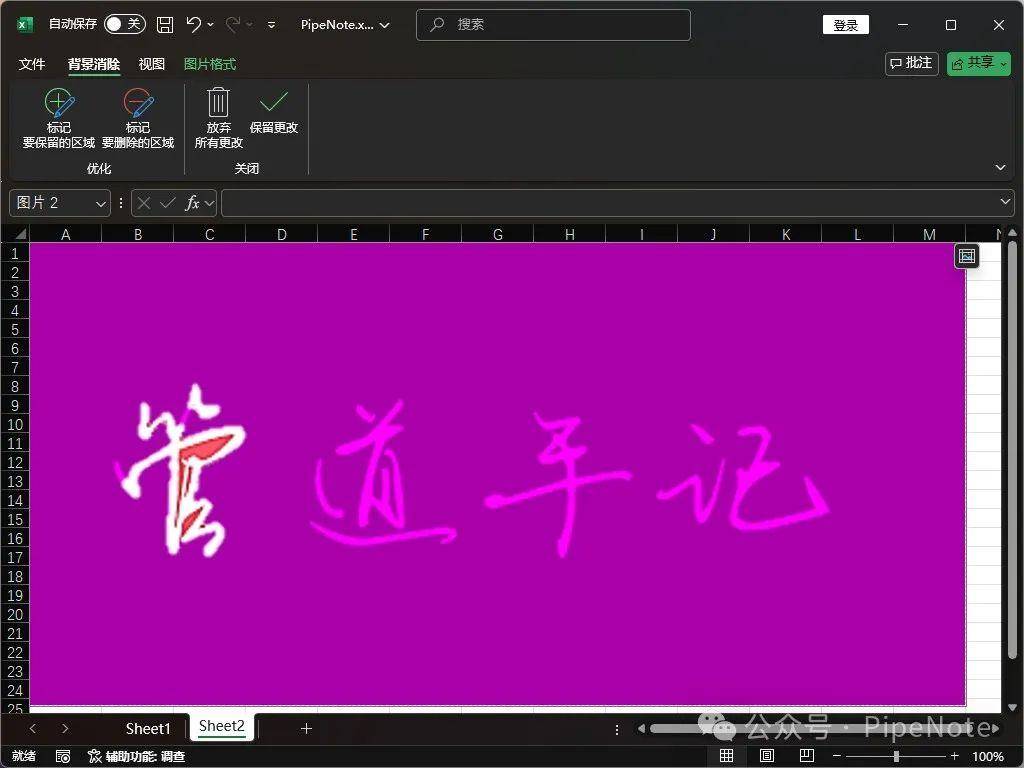

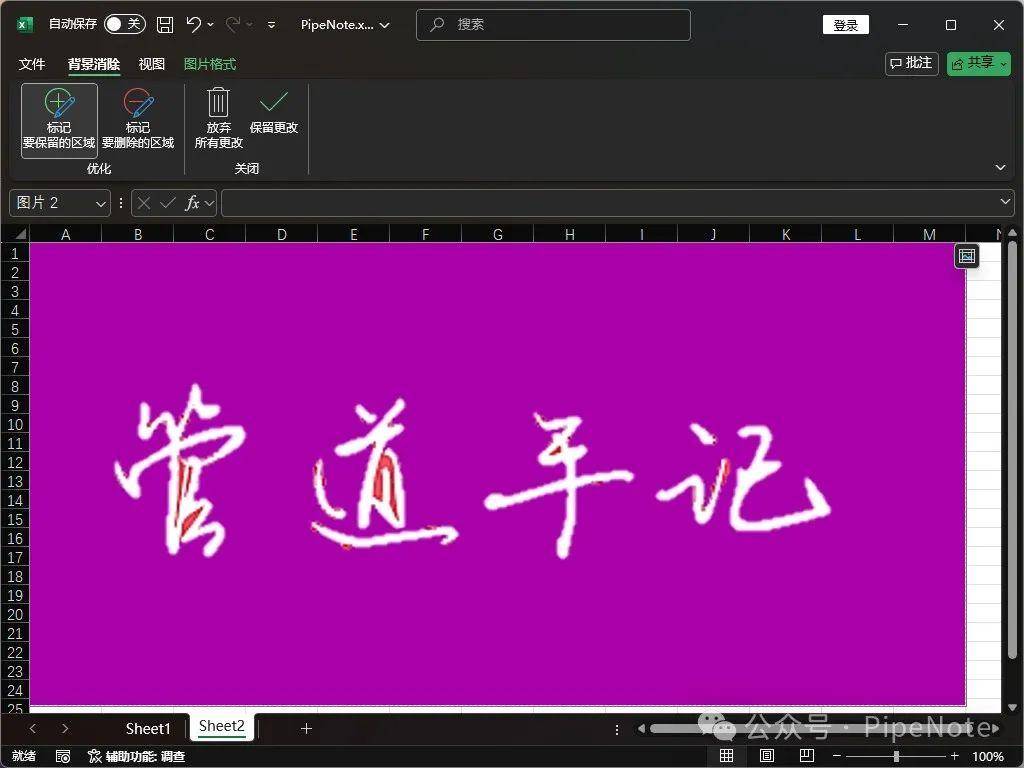

3.分别点击“标记要保留的区域”和“标记要删除的区域”，并保留更改。

三、AlgoLab Photo Vector

使像素点图形转化为矢量化图形的简易软件。

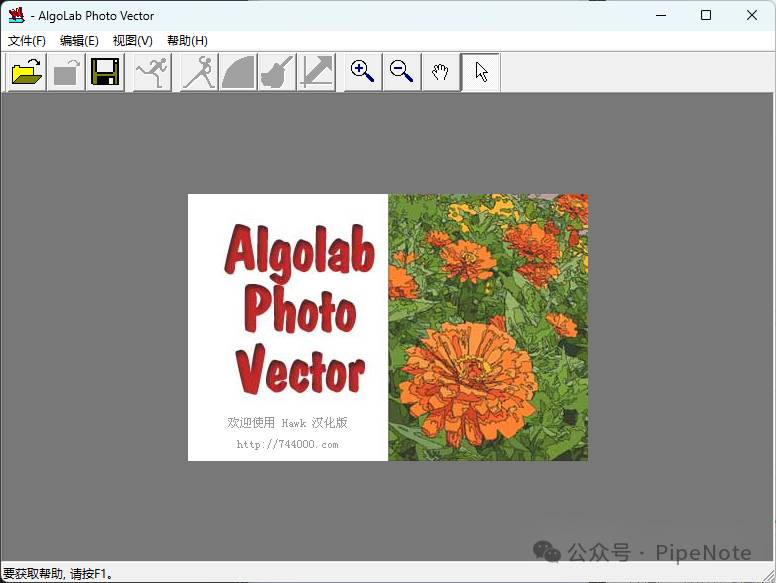

1.在菜单栏点击“文件”➡“打开”，或者直接点击按钮“打开”，导入要处理的图片。

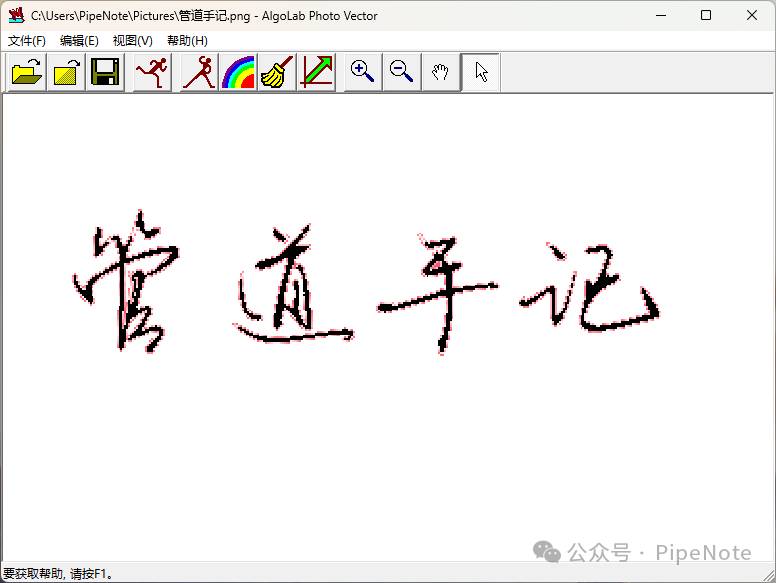

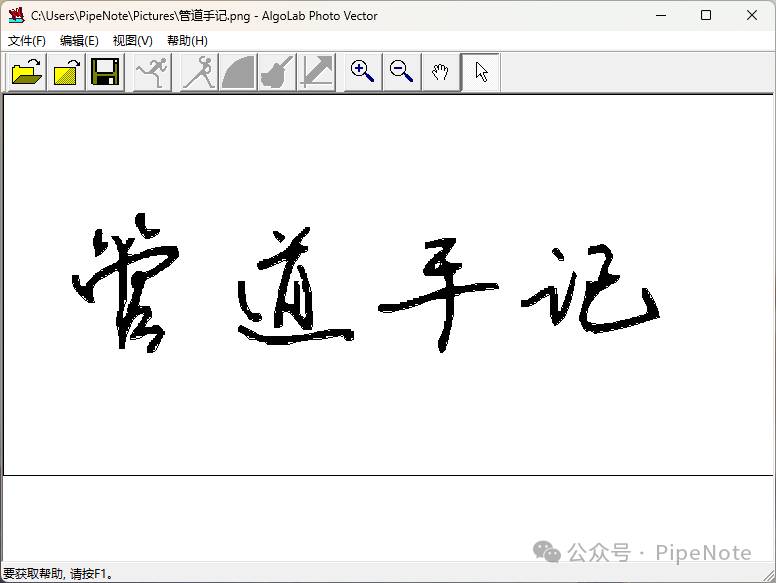

2.点击奔跑小人的按钮“自动处理”，因为包含整形和色彩还原等，所以前期不用处理太过精细。

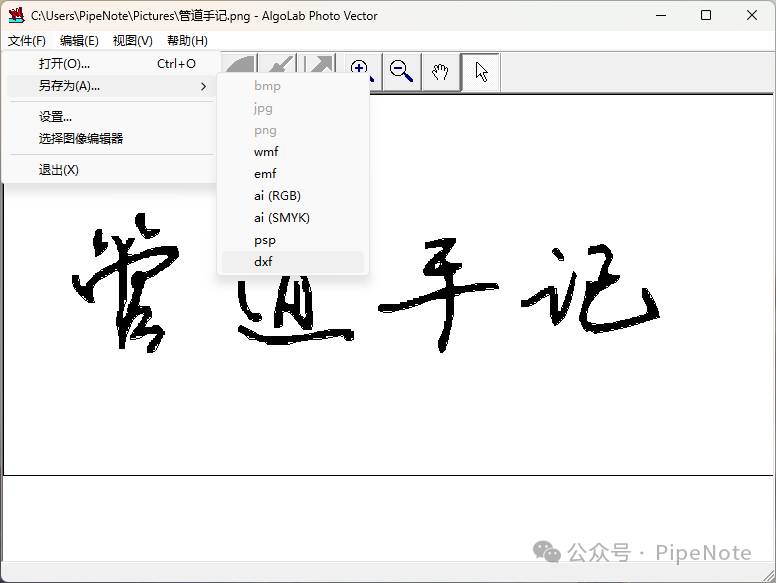

3.另存为.dxf文件。

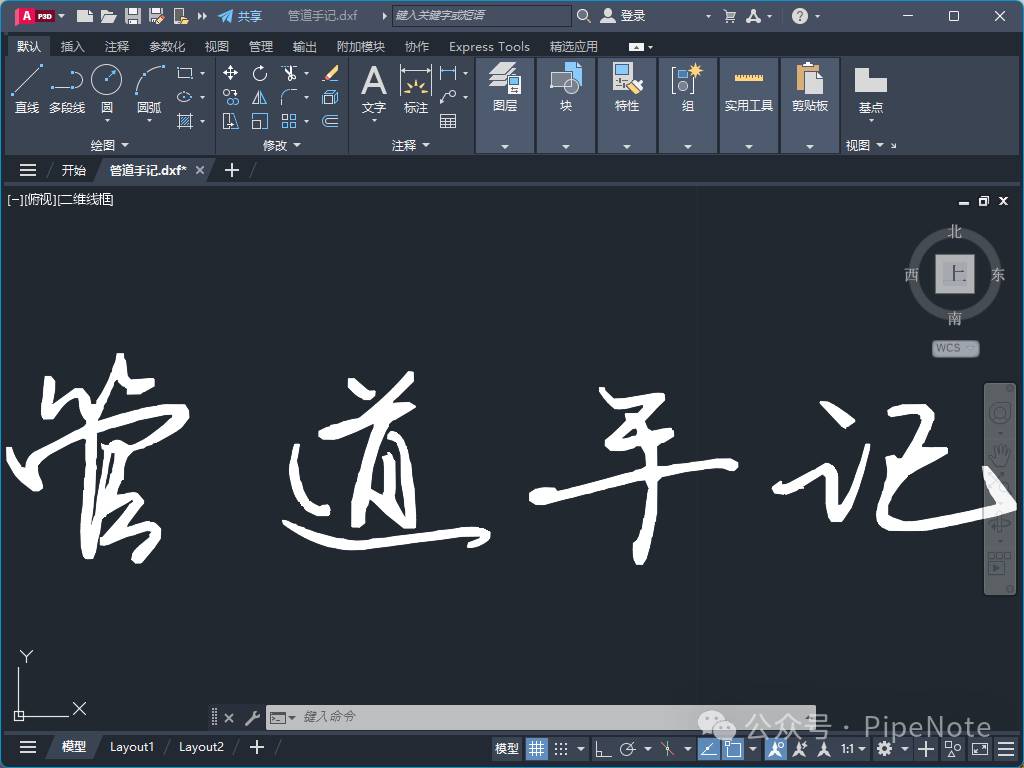

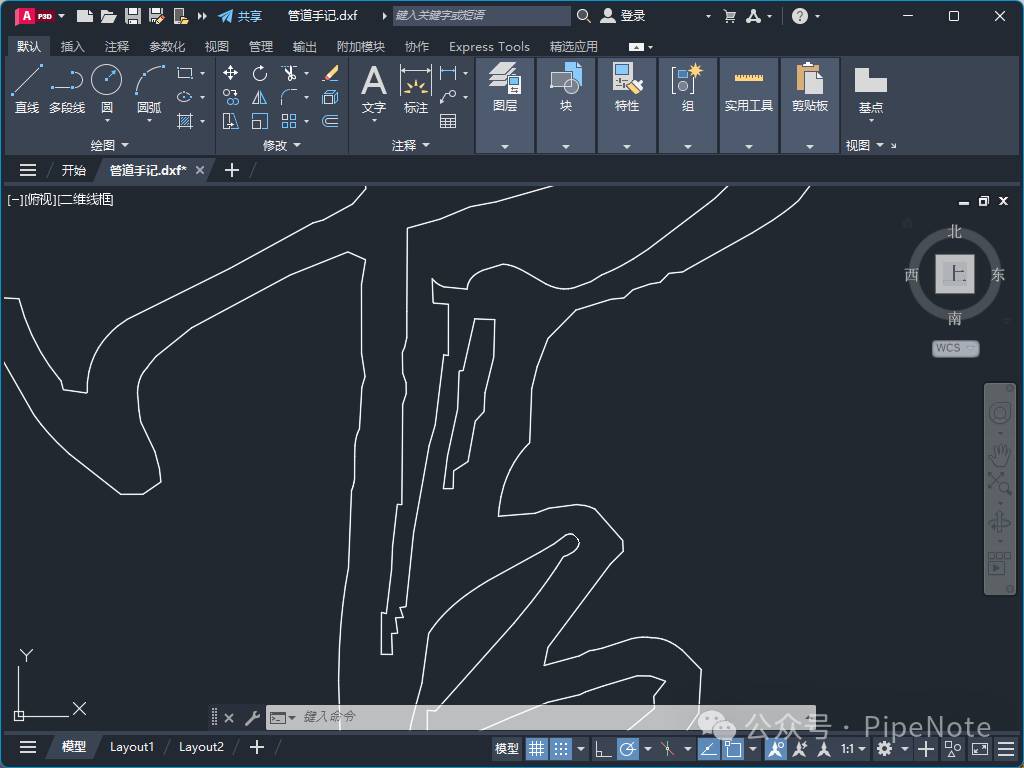

4.用Autodesk CAD打开.dxf文件。

四、Vector Magic

使像素点图形转化为矢量化图形的简易软件。

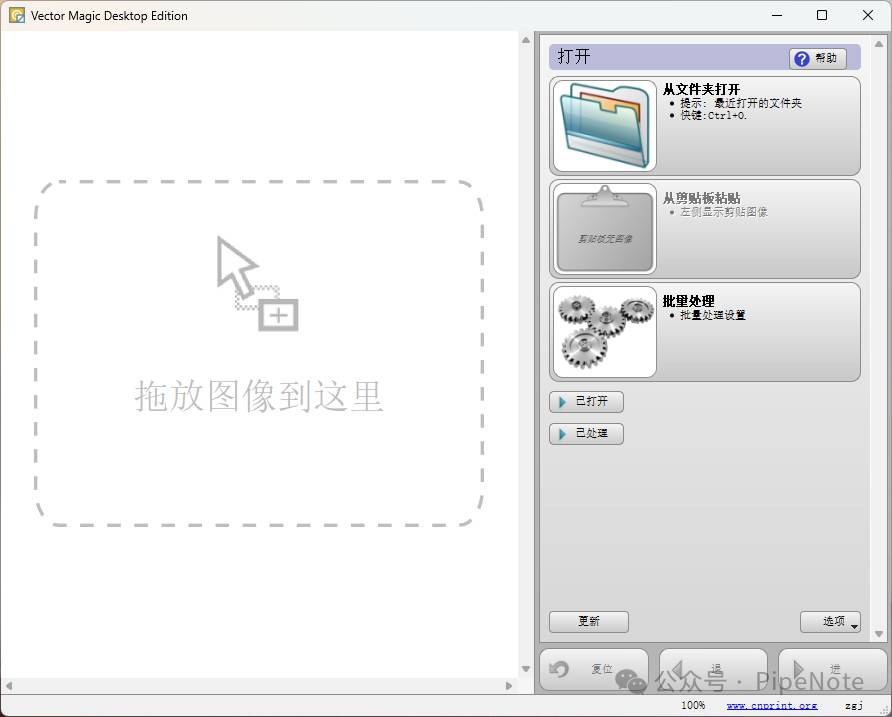

1.点击按钮“从文件夹打开”，导入要处理的图片。

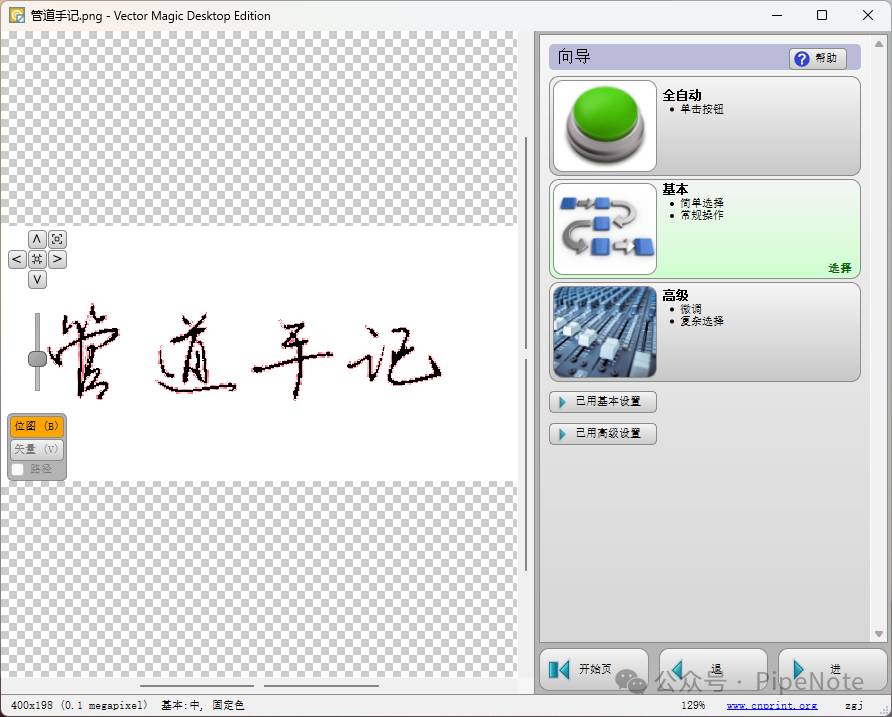

2.点击按钮“全自动”。

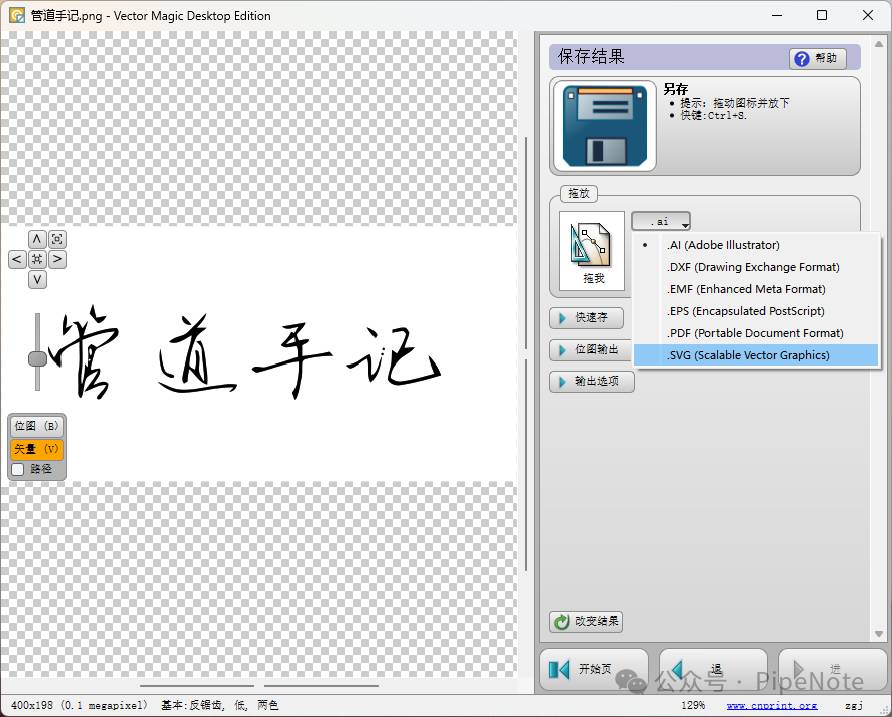

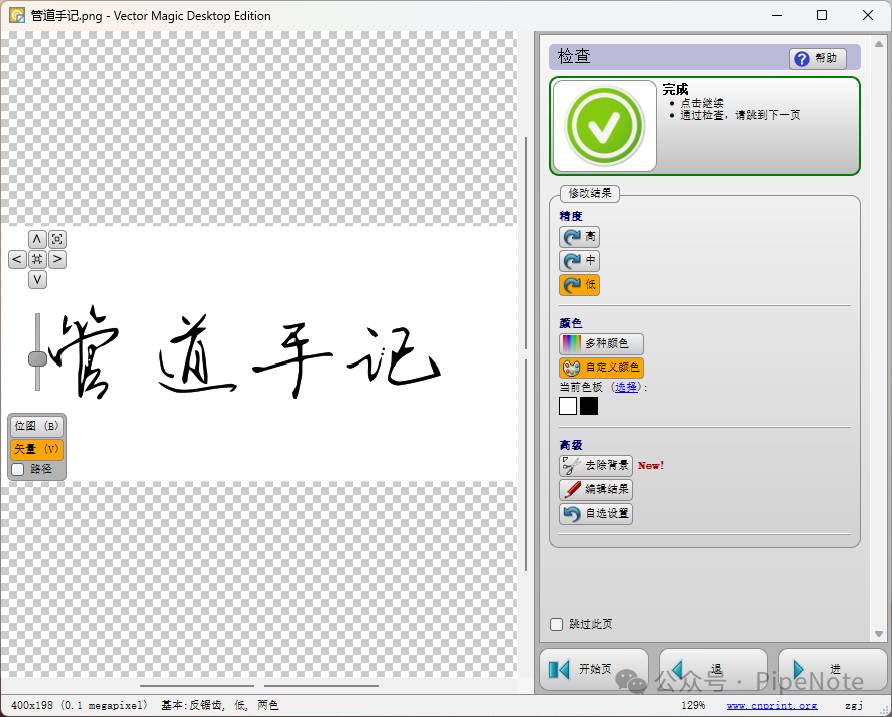

3.可以看出整形效果更佳，所以我正常使用Vector Magic，而非AlgoLab Photo Vector。点击按钮“完成”，另存为.dxf文件。

4.如果要保存为图片，则先点击上图的“去除背景”，再另存为.svg文件，该格式是另一种可以支持背景透明的矢量化图片格式，支持在Excel中直接导入，但PDF需要看具体读取软件，建议另存为.png图片备用。

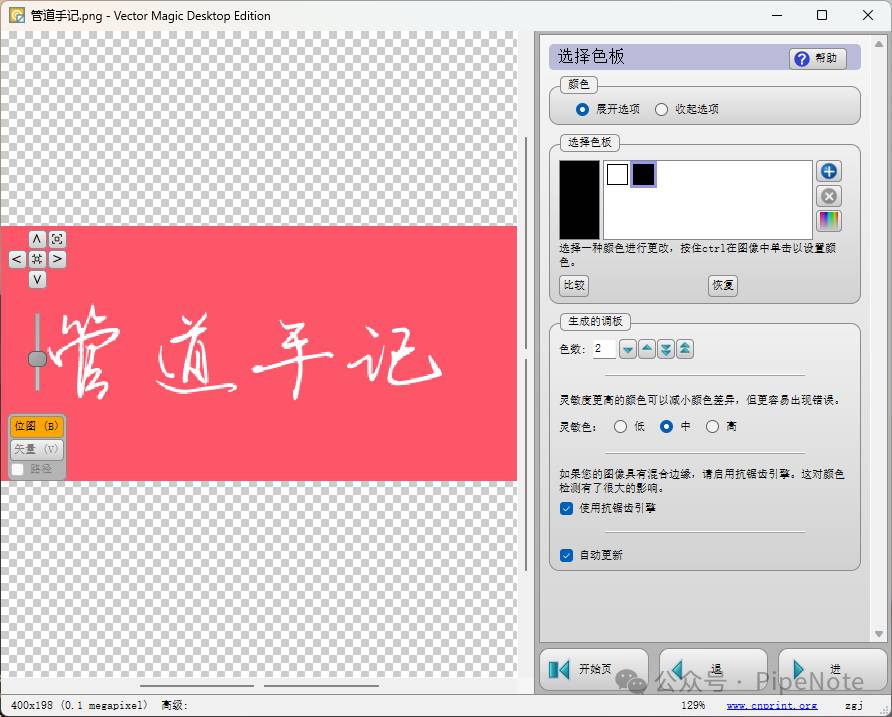

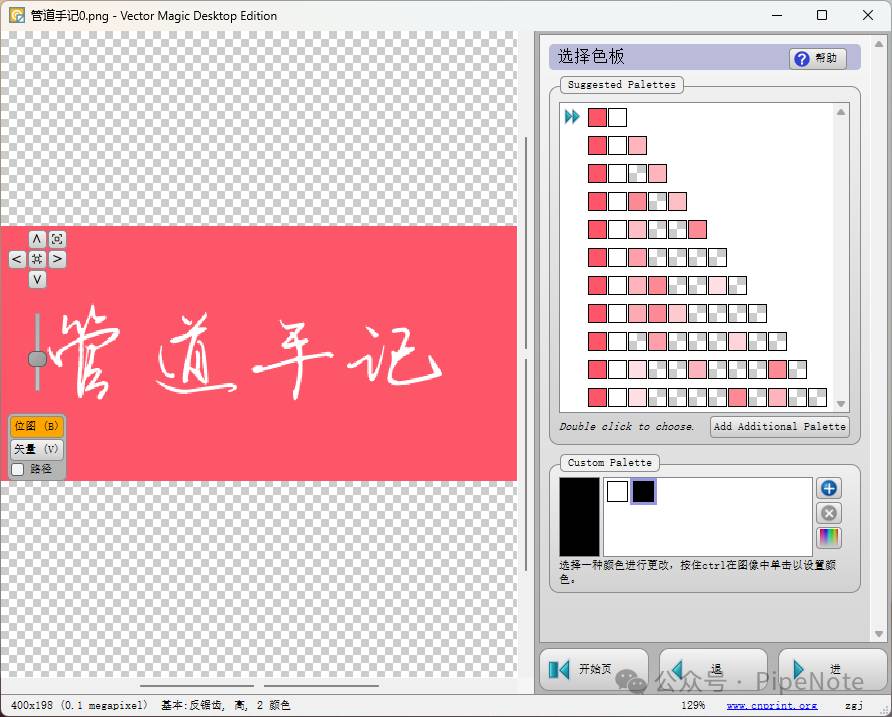

5.即便是彩色签名，通过Vector Magic也可以直接修改颜色。

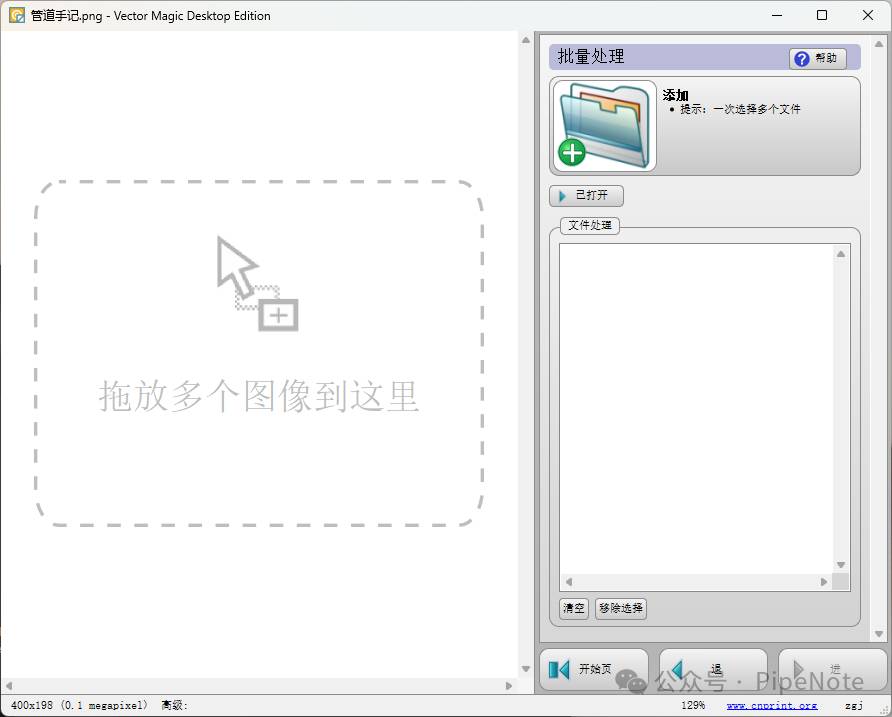

6.支持批量处理。

五、以上两种软件处理后的CAD签名填充&块定义

已经创建成功的签名，建议不要直接使用，而是先加入填充，再做成块。否则过多零碎的线条会影响图纸元素批量处理。

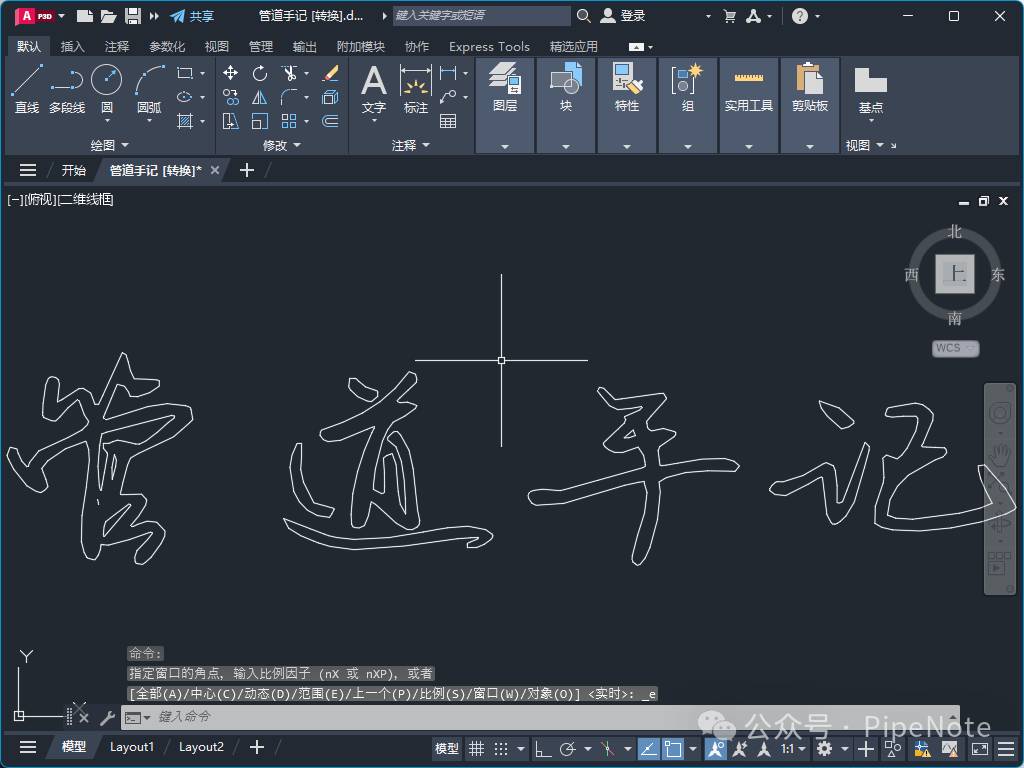

1.用Autodesk CAD打开.dxf文件。

2.删除无用的线条，比如边框。务必保证所有构成签名的线段是封闭图形，便于填充【可以使用或编写批量检测并修复封闭图形的插件】。如果你是强迫症，还可以将锯齿边缘重新调整。

3.输入命令“HATCH”，依次拾取内部点，建议整体做成一个图案填充。完成后轮廓线随意去留。

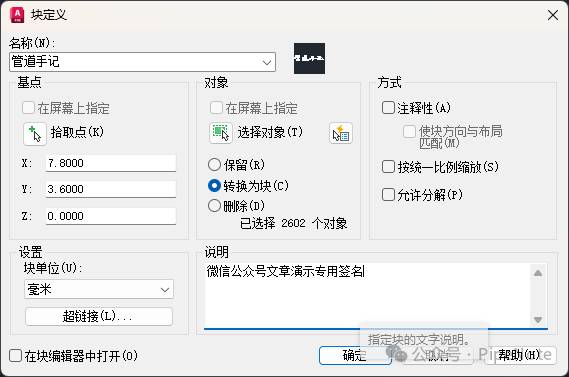

4.输入命令“BLOCK”，创建块定义，输入名称，定义居中基点并选择整体对象，取消勾选“允许分解”。说明处可以写入声明。确定保存。

5.另存为.dwg文件备用。

六、Adobe Photoshop&Adobe Illustrator

分别处理像素点图形和矢量化图形的专业软件。

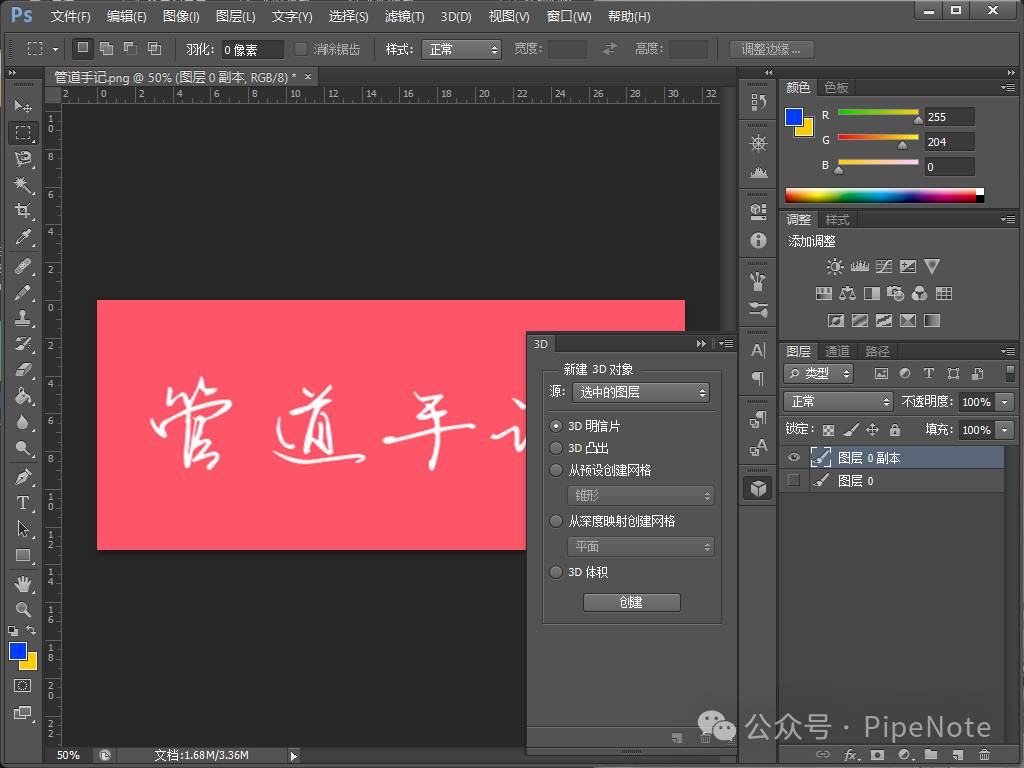

1.用Adobe Photoshop打开图片，复制整个图层，并将原始图层关闭。然后转到通道选项卡，从红绿蓝三个通道中选择最合适的轮廓效果。

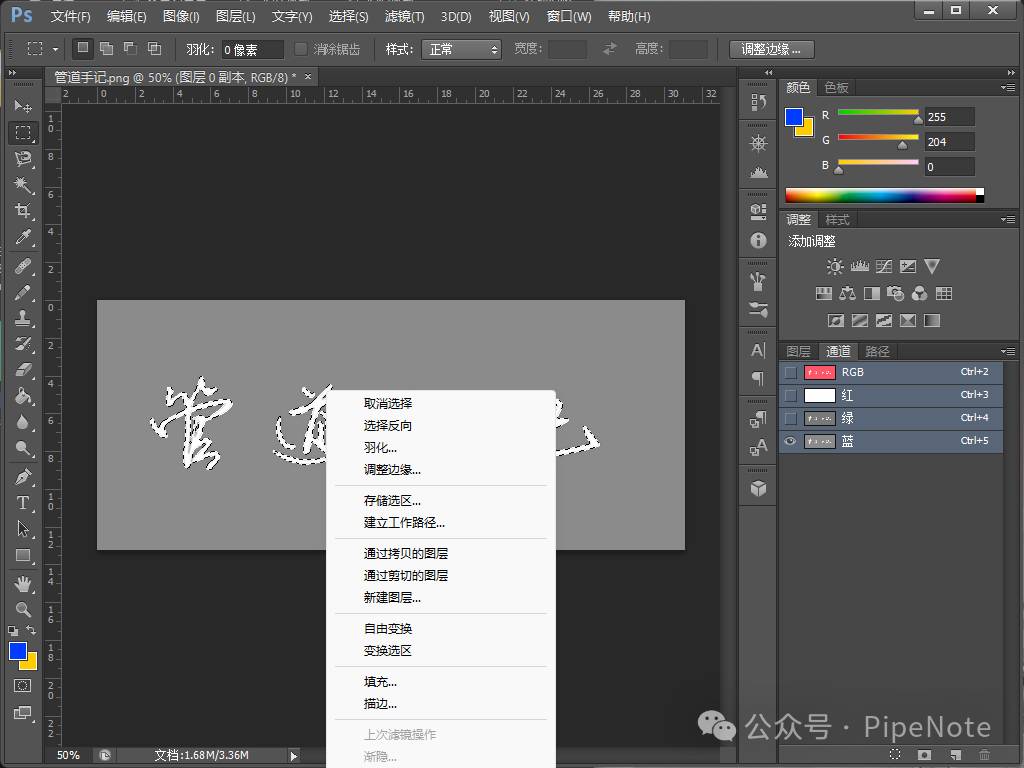

2.拖动选中的通道到下方虚线圆圈按钮“将通道作为选区载入”。然后会发现轮廓被选中，此时右键选中区域，选择“建立工作路径”，确定。

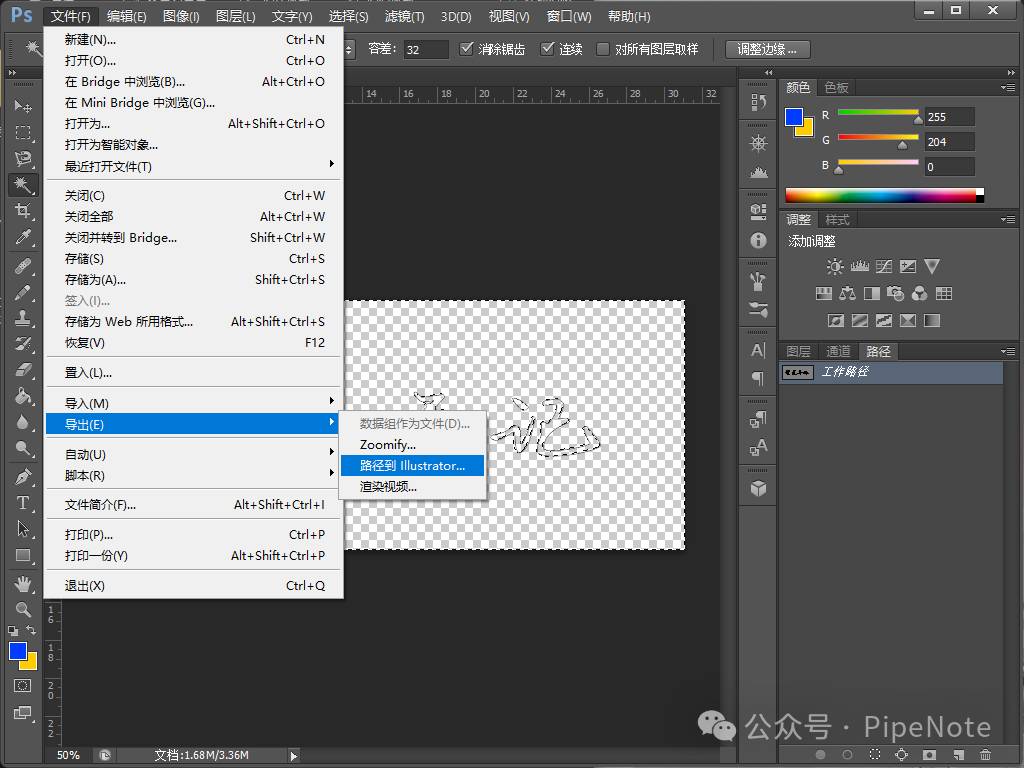

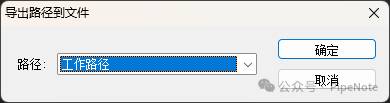

3.把图层关闭，就能看到描边路径，之后在菜单栏点击“文件”➡“导出”➡“路径到Illustrator…”，确定保存。

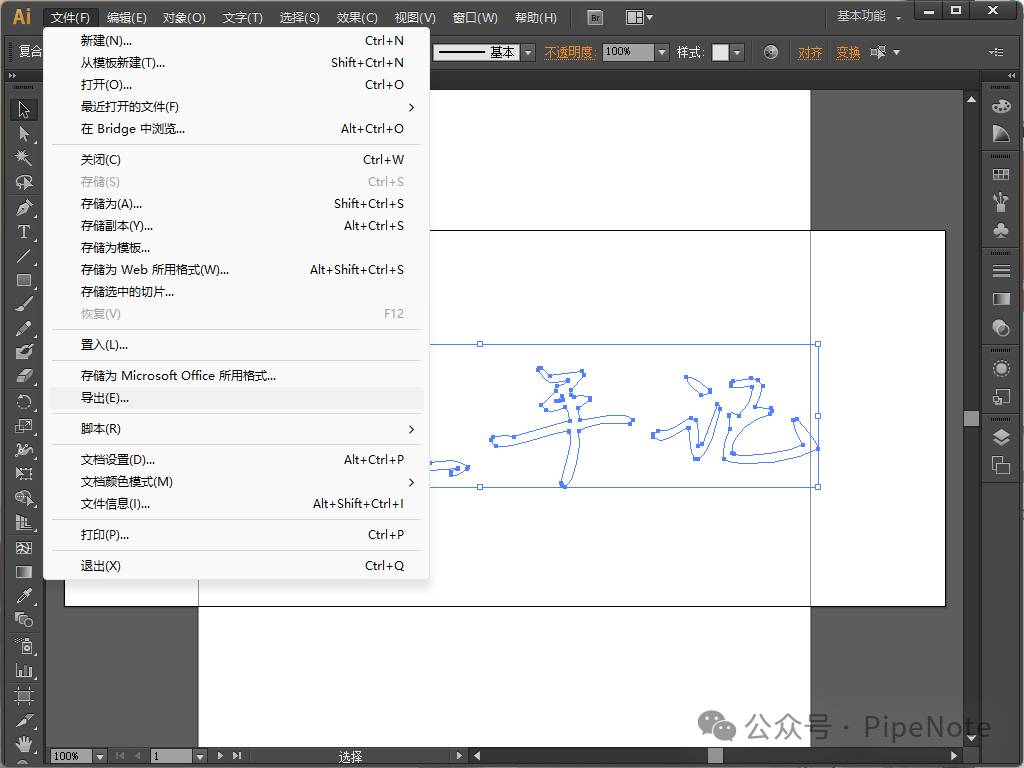

4.用Adobe Illustrator打开.ai文件，在菜单栏点击“文件”➡“导出”➡“.dwg”，确定保存。

七、Adobe处理后的CAD签名填充&块

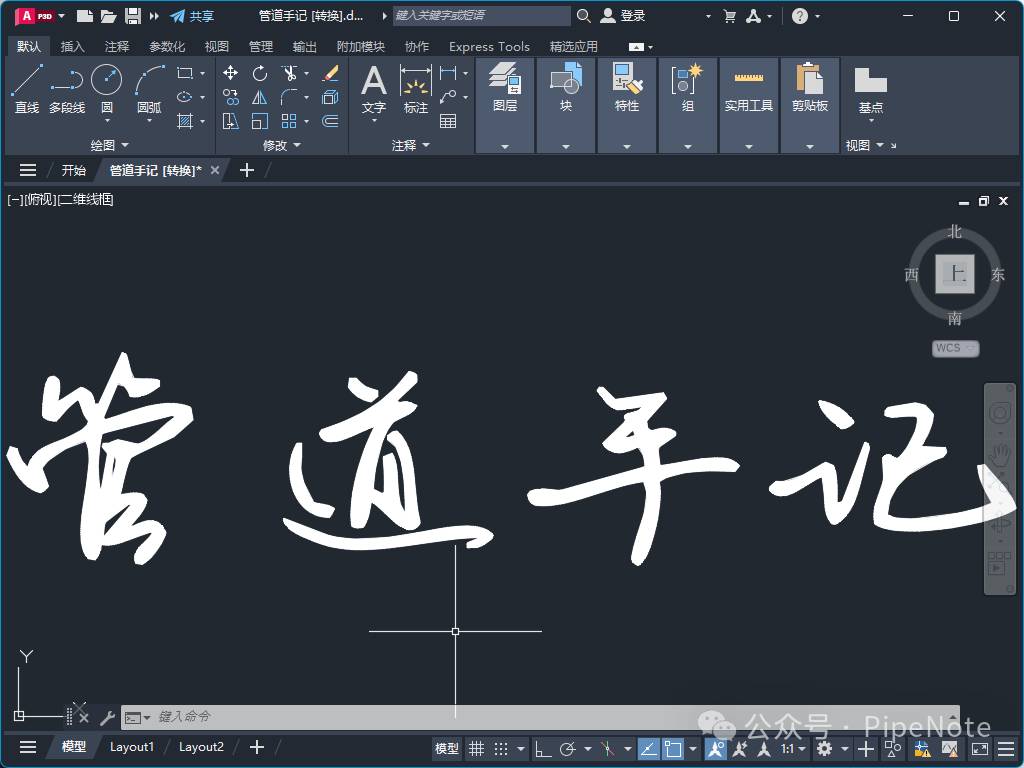

1.用Autodesk CAD打开.dwg文件。可以看出这种处理结果后的签名更加圆润，符合原始图形的轮廓，几乎没有锯齿。

2.填充后图形效果也非常饱满。

3.对比两种效果。
