一个人能做出什么开源项目？

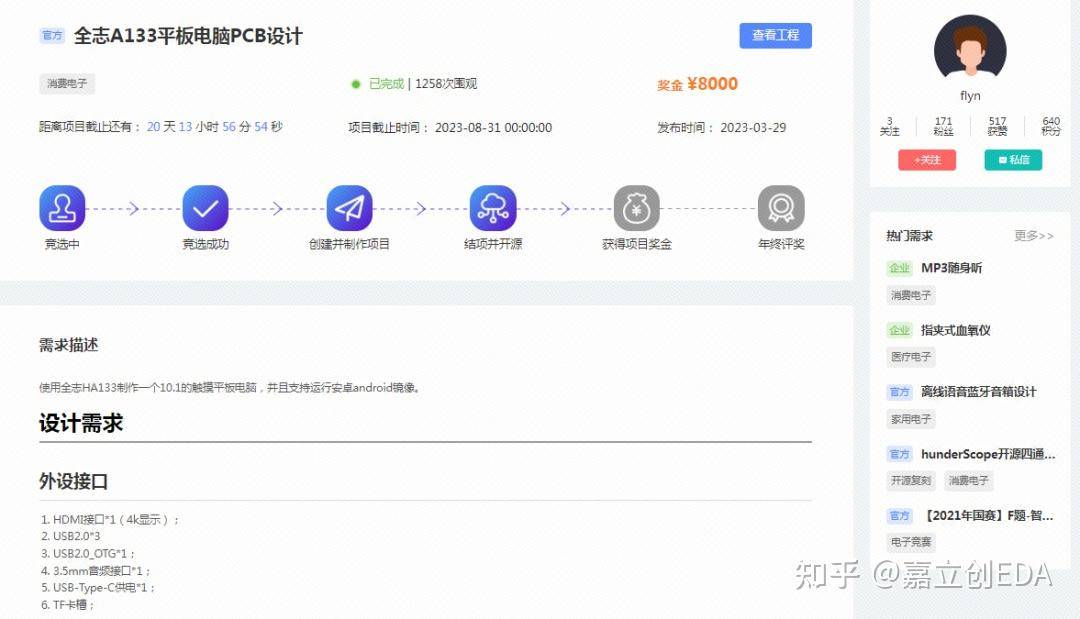

一个外包项目，悬赏8000元。
要求：用指定芯片做一个平板电脑。
作者一个人边学边做，还真搞定了，且质量还不错。
但为了8000元奖金，项目成本还得压一压。
你猜作者可以将成本压缩到多少元？
目前项目已成功结项并开源。
你可以根据他的开源描述猜一猜~
相信看到最后，你的猜测和真实成本价不会相差太多
工程描述

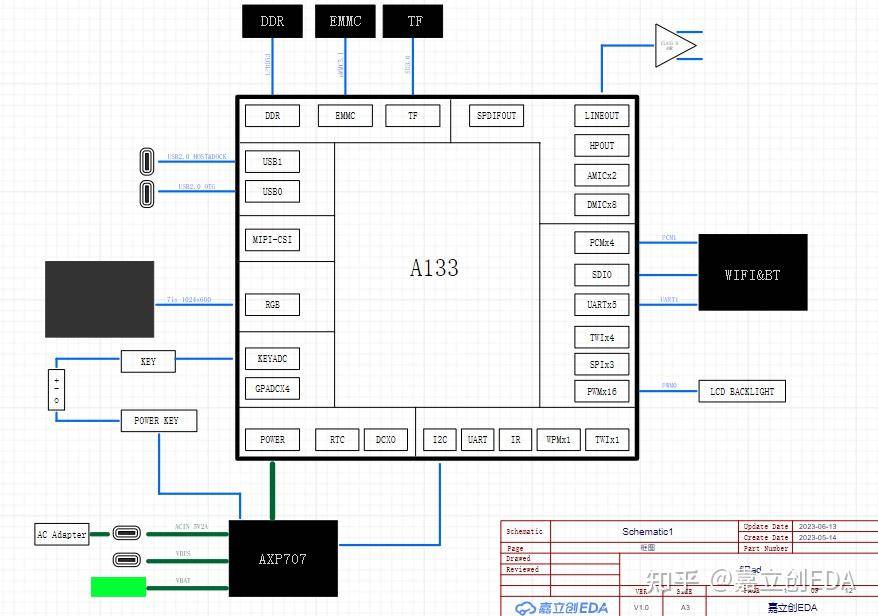

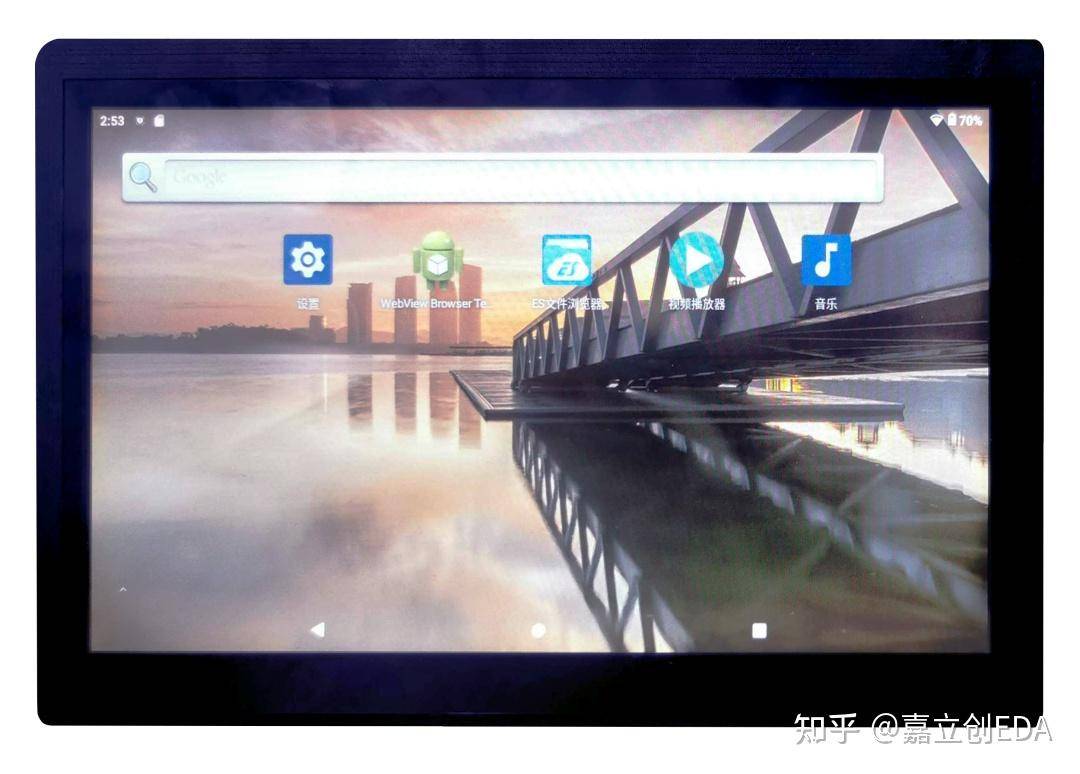

这是一款基于全志A133处理器的平板电脑，可运行Android和Linux系统，采用TYPE-C口供电。
和普通平板一样：长按电源按键可实现开关机、能安装apk、能视频播放、音乐播放、能插入耳机、可连接wifi信号……
参数说明
平板性能参数如下：
- 尺寸：173x109x15mm
- 屏幕：7寸，1024x600
- 分辨率处理器：Allwinner A133 4核Cortex A53
- 内存：2G LPDDR3
- 存储：32G EMMC，可外扩TF卡
- 电池：3.7V 3000mAH 锂电池操作
- 系统：Android 10
- WIFI：双频WiFi6
- 蓝牙：BT5.2
- 音频接口：3.5mm耳机接口
- 数据接口：USB2.0x1，USB OTGx1
- 充电接口：Type-C口
设计说明

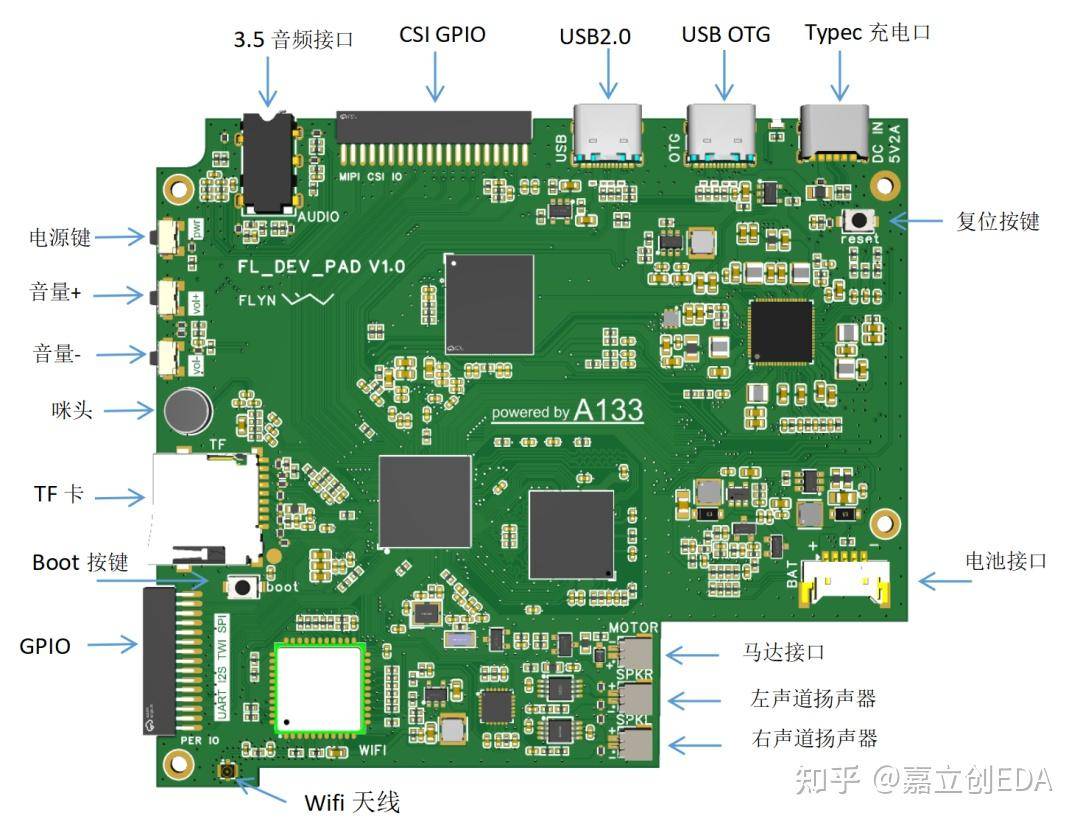

1.PCB设计
PCB采用4层板设计，并遵照了嘉立创的免费打样规则。就这样成功省下了一笔~

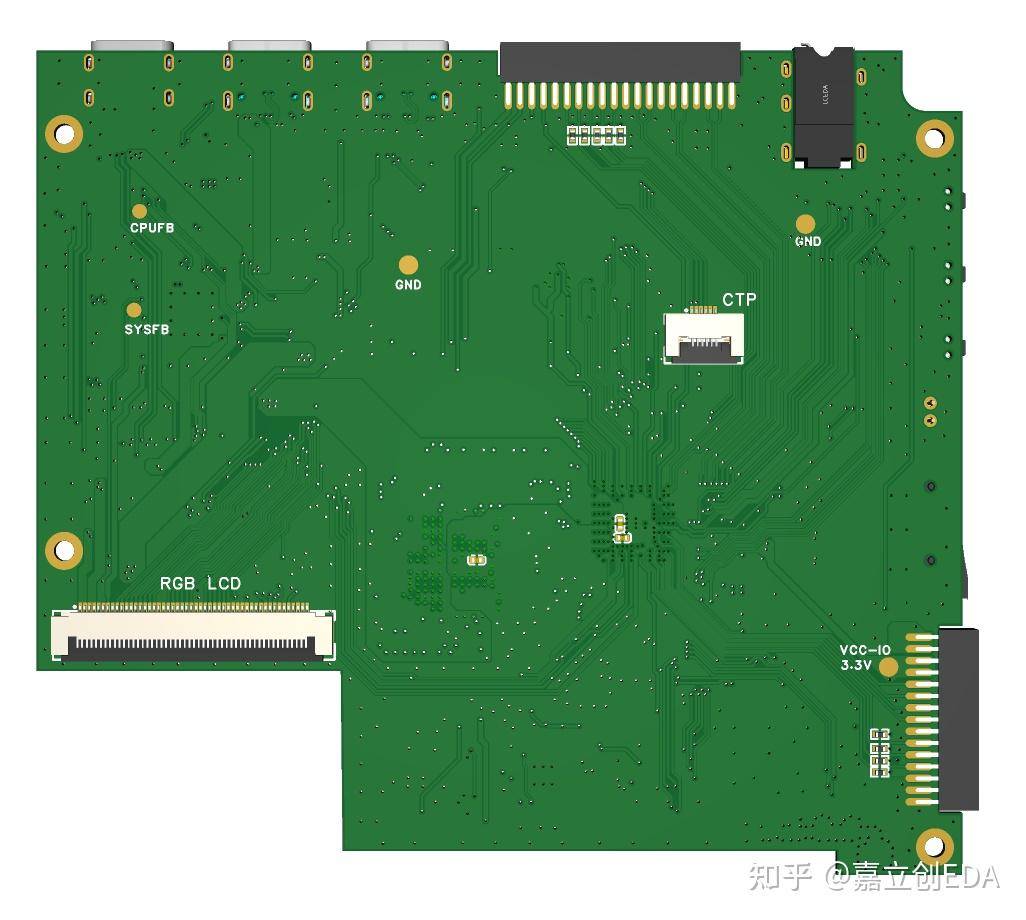

元件基本是在正面，方便贴片加工，背面是显示屏的fpc连接座。
4层板免费打样规则：3313层压，1.2mm厚度，线宽线距3.5mil，过孔0.3/0.4，尺寸10x10以内。

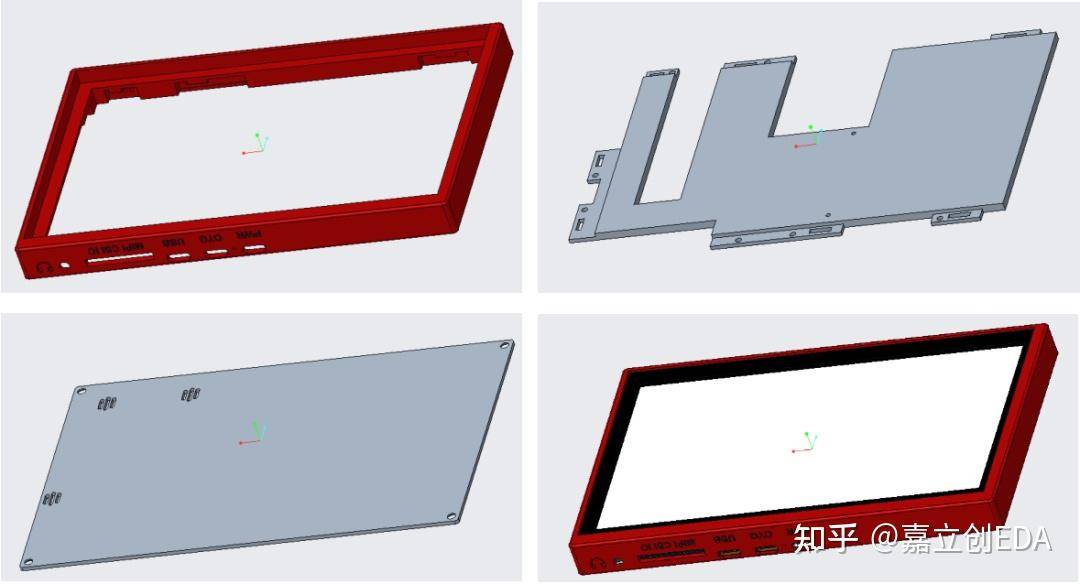

2.结构设计
考虑到成本，也为了适应不同需求设计，外壳分为：外框、中间层、背板三部分。
- 外框采用PLA，具有较高的硬度；
- 中间层采用X树脂，SLA光敏树脂材料成本低；
- 背板如有散热要求可以用铝型材cnc，可直接贴在处理器和ddr上，想要低成本可以选择PLA或者SLA。

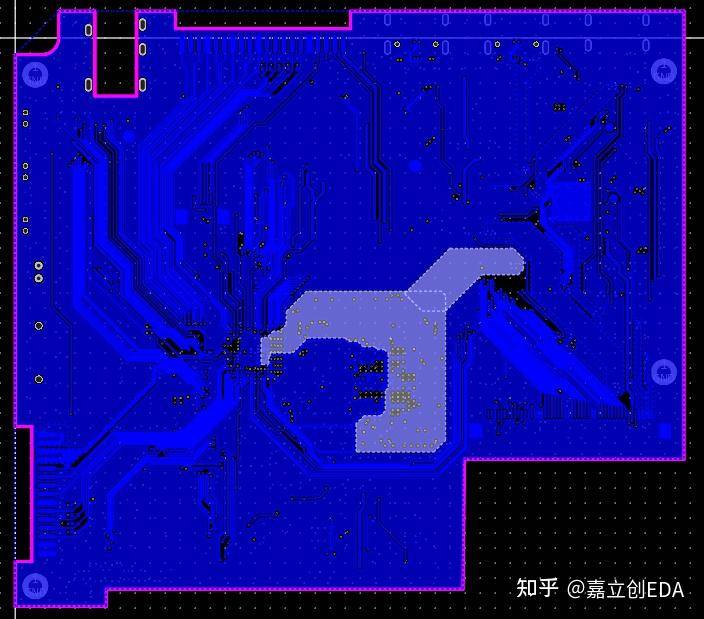

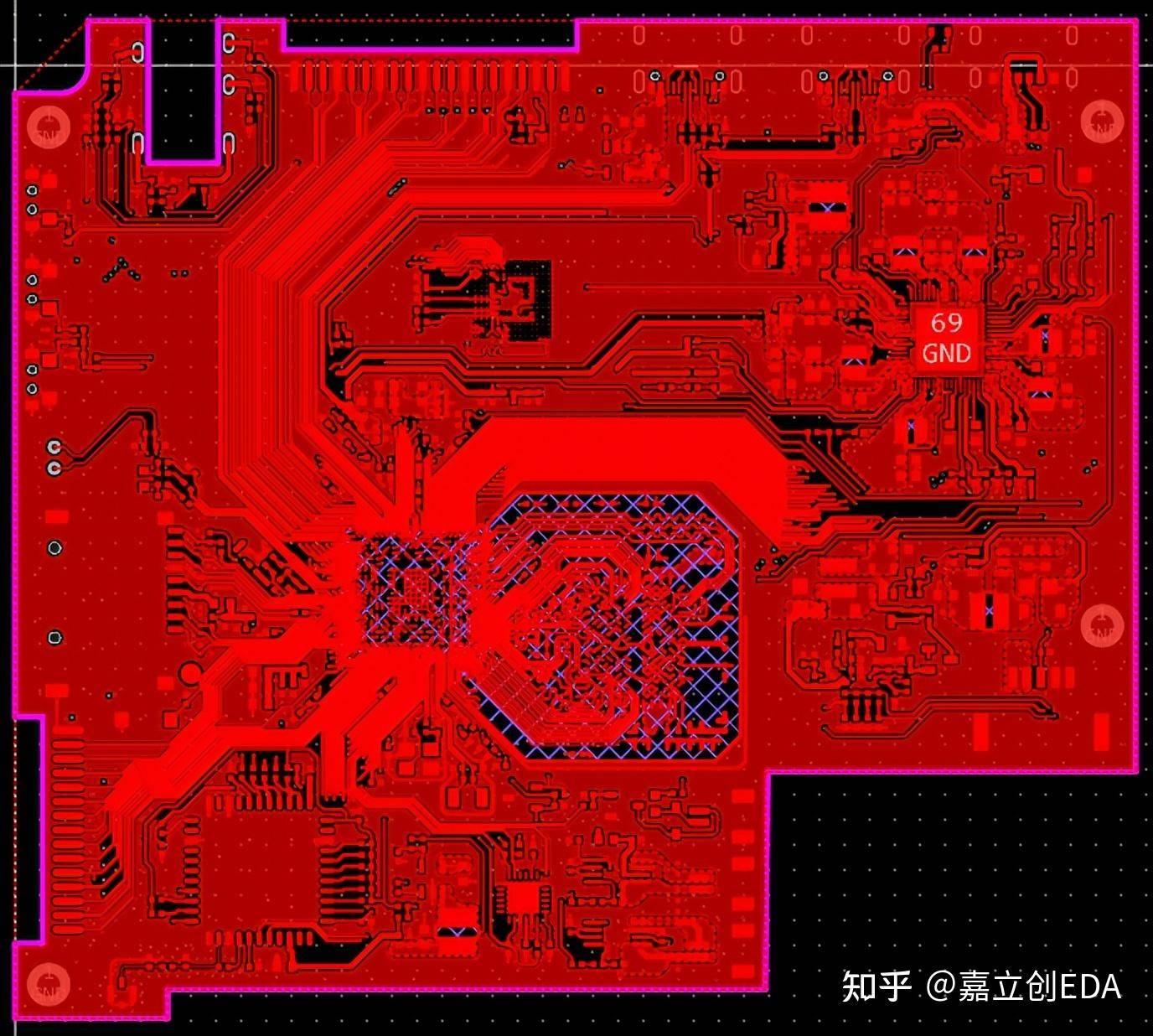

3.布线设计
布线的主要难点在A133扇出和ddr走线。
A133封装是0.5pitch的BGA，扇出走3.5mil线宽线距。
为了走线，有部分焊盘改成椭圆形，DDR尽量走了3W。
而且免费层压结构最接近的是3313结构，走50阻抗要求线宽6.16mil，我用的是4mil，阻抗上有偏差。

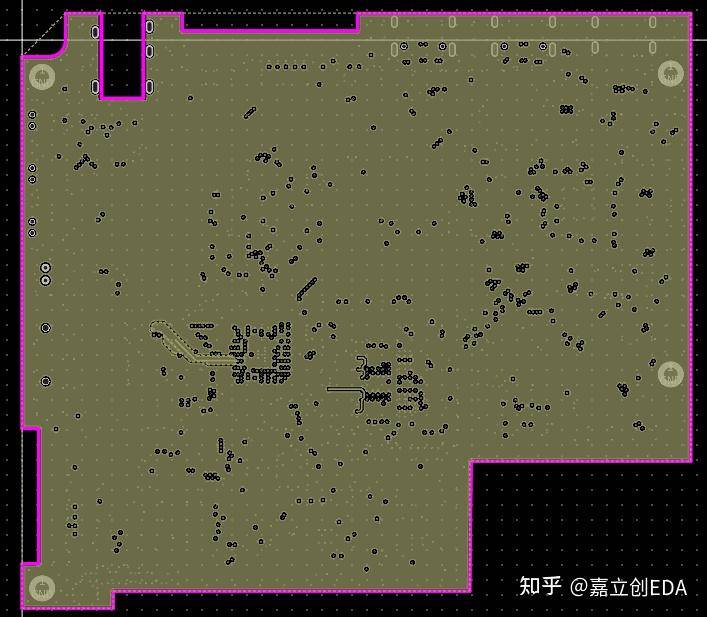

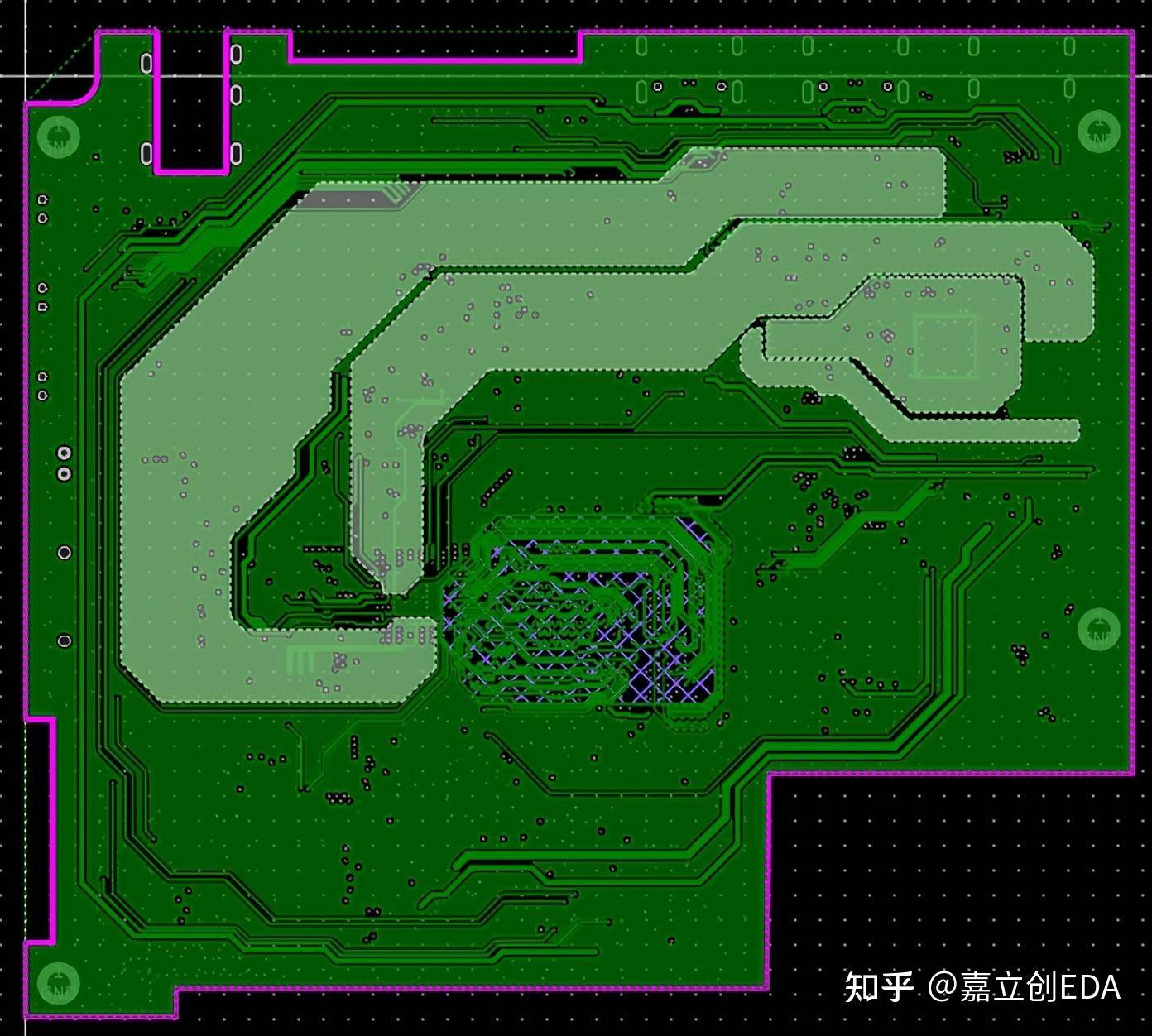

- 层压为：信号层-GND层-VCC层-信号层
- DDR布线区域为：信号-GND-信号-VCC
注意VCC-CPU和VCC-SYS等这些大电流的电压走线，要尽量粗和短，换层连接处多打过孔。
布线前最好能找到一些官方的硬件设计指南资料之类的，有助于避坑确保一板过。
软件和测试
本次项目无需编写代码，直接烧入镜像文件即可使用。
设计初衷是做一个可以正常使用的平板，并且可以用来学习linux。硬件上接出了调试口以及部分外设的GPIO，可以用来扩展模块学习。

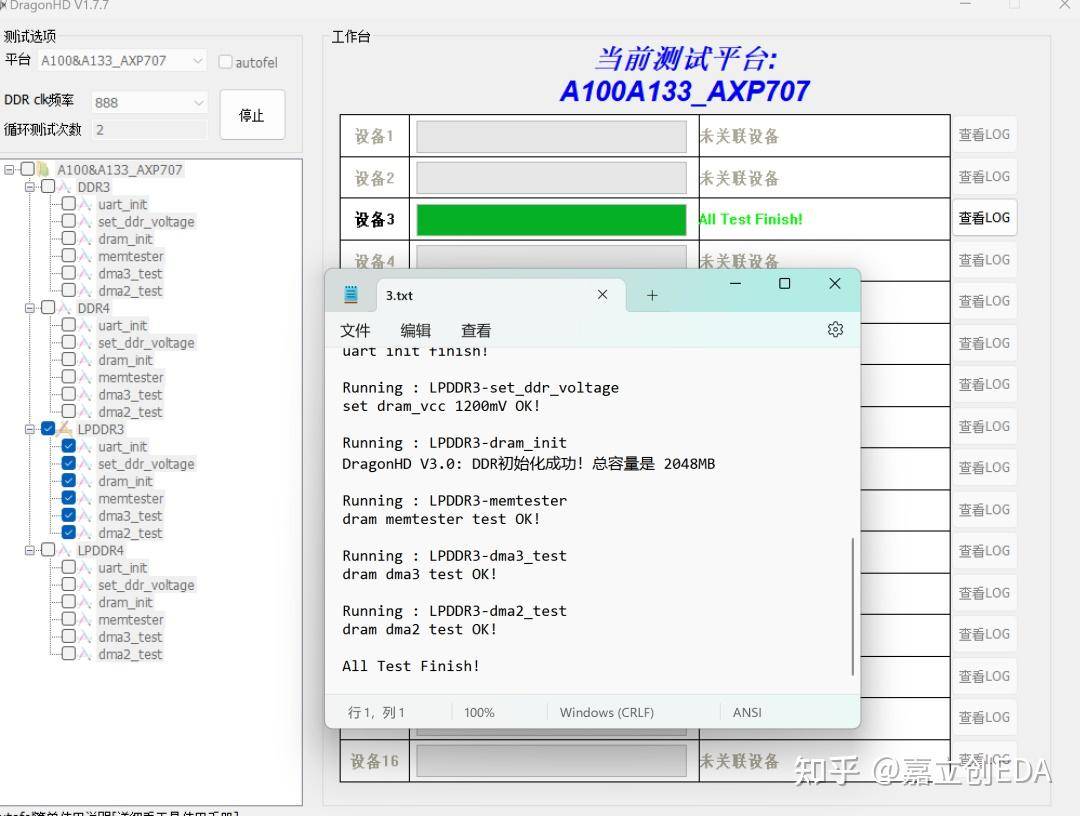

1.DDR测试
拿到焊了部分元件的PCB板后，可以先通过DragonHD软件进行DDR测试。
- 通过USB OTG接口连接到电脑；
- 打开DragonHD；
- 选择A100&A133_AXP707，LPDDR3频率888；
- 点击启动按钮；
- 按下板子上的复位按键即可开始测试。

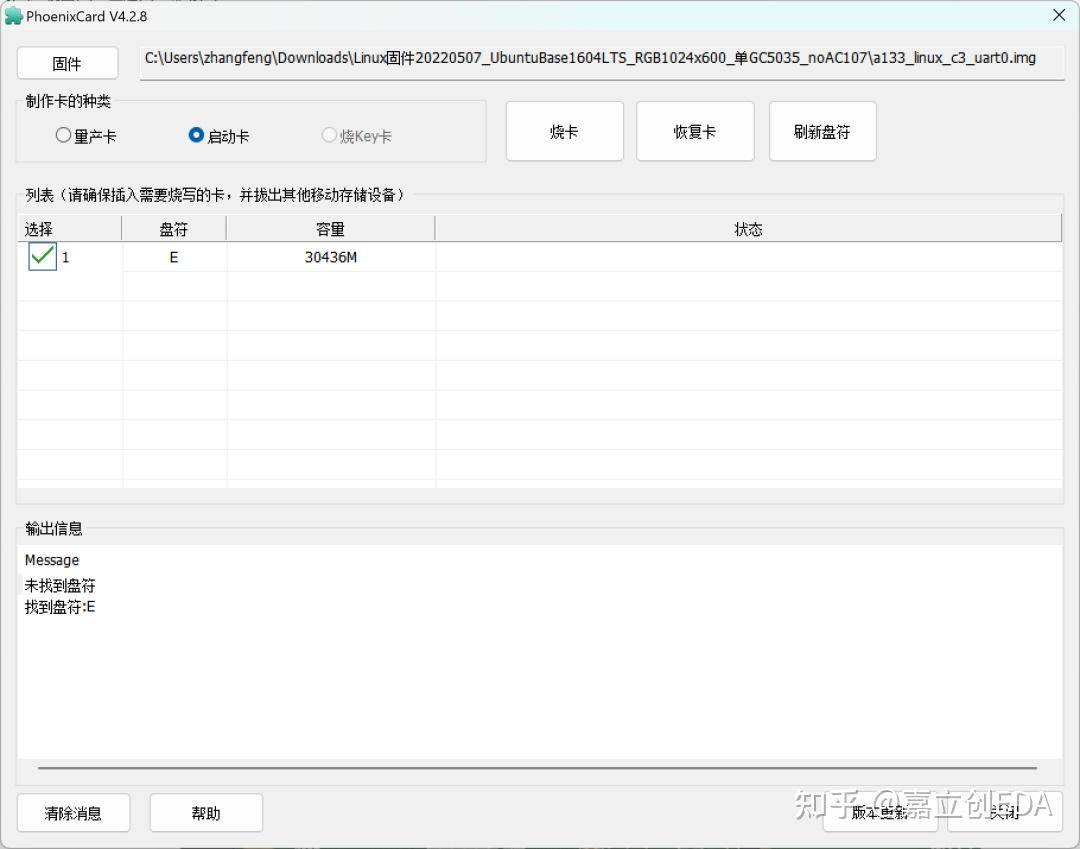

2.烧入Android镜像
我用的是PhoenixCard软件，将镜像文件烧入到TF卡中来启动，内置的EMMC尚未使用。
- 将TF卡插入电脑；
- 打开PhoenixCard选择好对应固件；
- 点击恢复卡来格式化TF卡；
- 再选择启动卡点击烧卡即可。

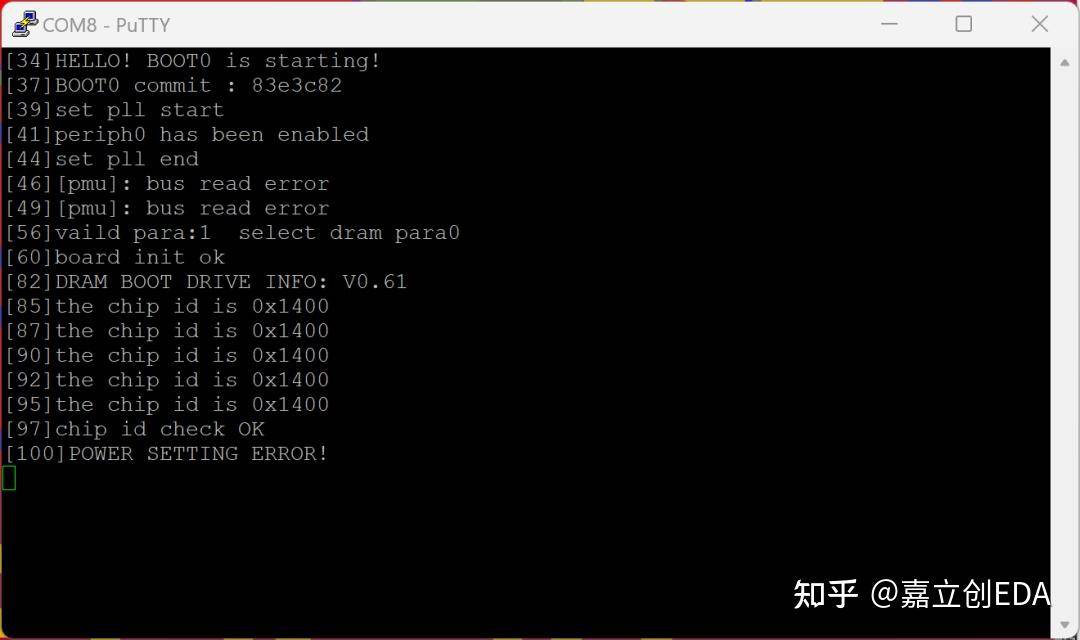

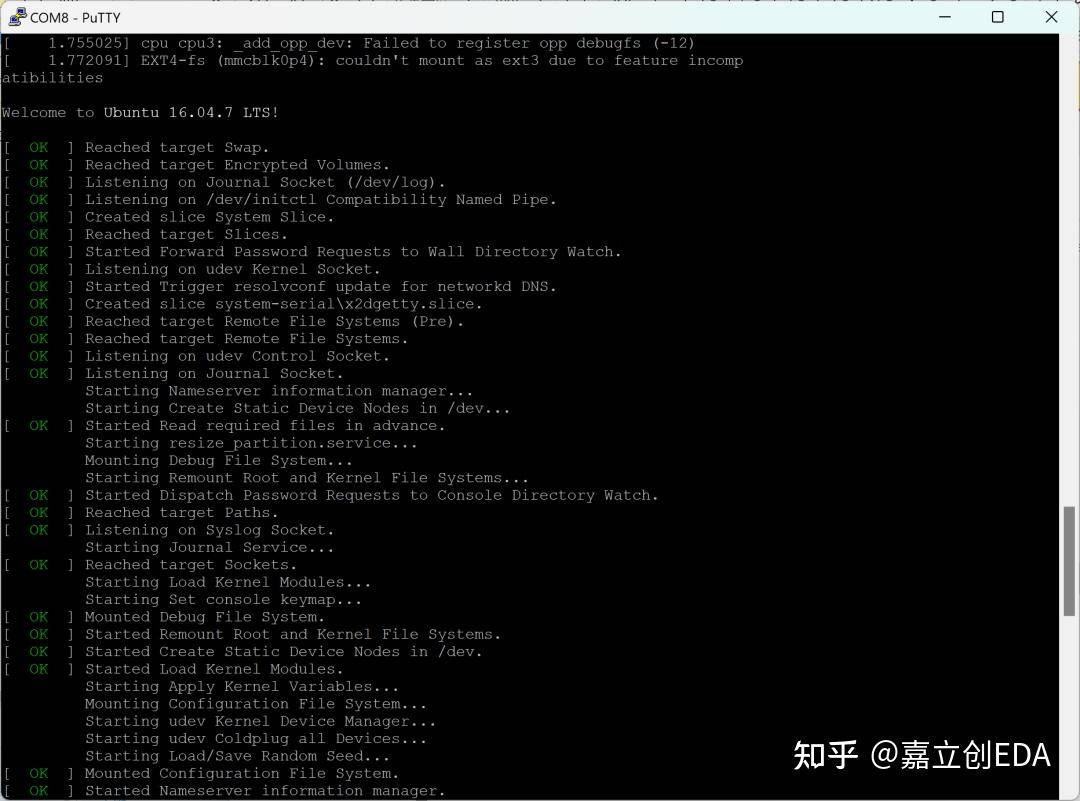

3.串口查看信息

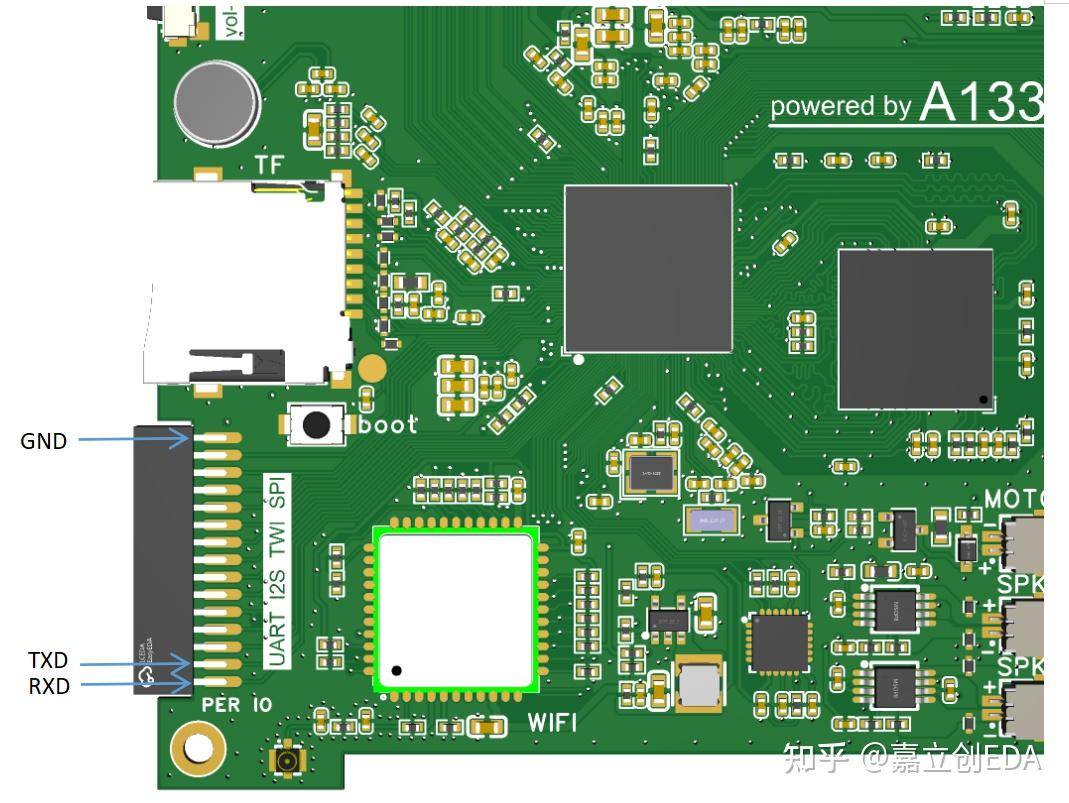

板子接出了Jtag和串口，可用来调试和查看信息，Jtag口目前未使用，串口引脚如下图所示：
设置波特率115200即可通讯，接口因为尺寸原因用的是1.27间距的排座，后面有设计转接板转成2.54间距的插针，方便调试和使用。
组装过程

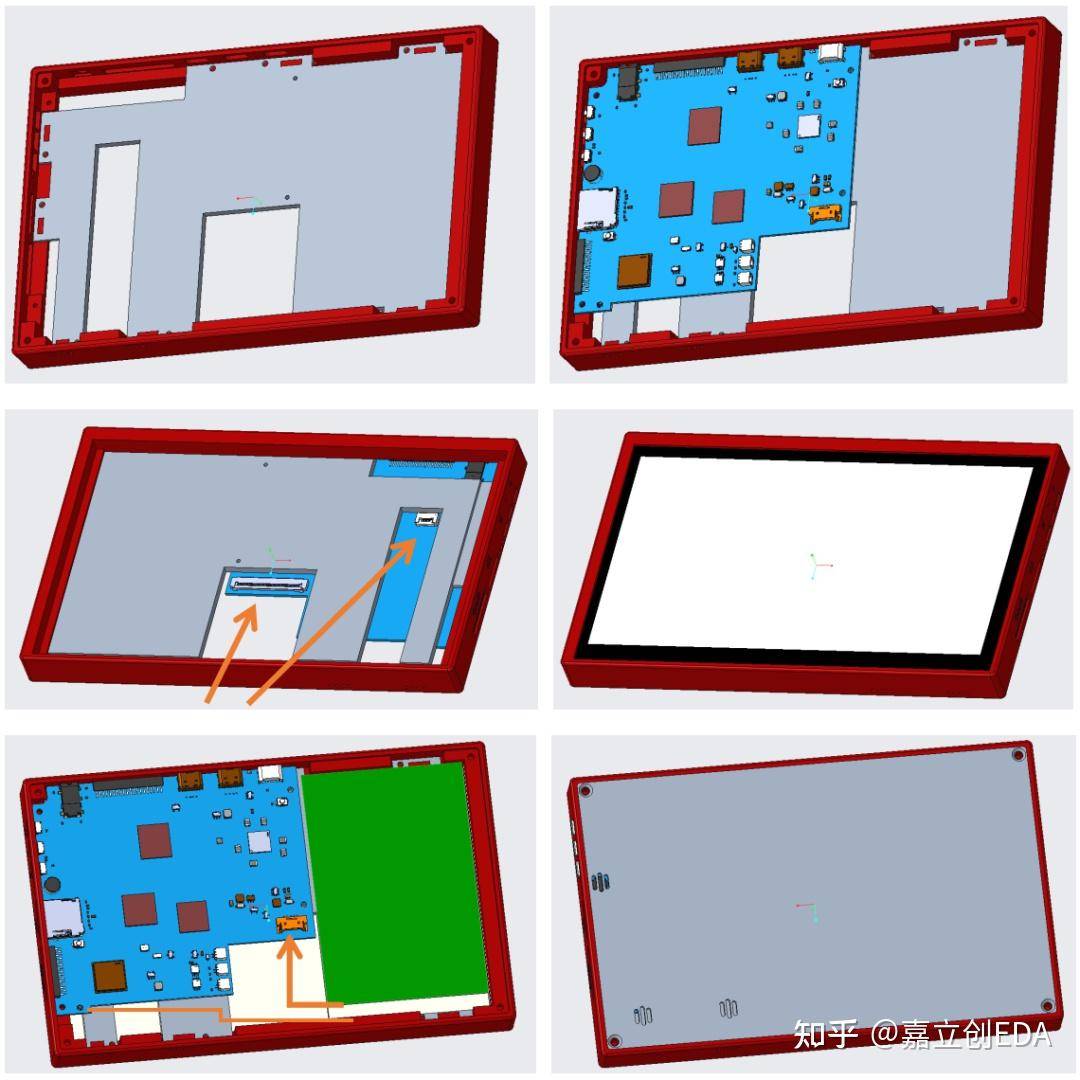

平板结构比较简单，可以参考以下方式安装。
- 将中间层卡在外框上
- 将PCB板固定在中间层。
- 接好液晶屏的fpc排线
- 将液晶屏背面贴好双面胶后扣进外框。
- 连接好电池、扬声器、天线等并固定。
- 盖上后盖，拧紧螺丝。

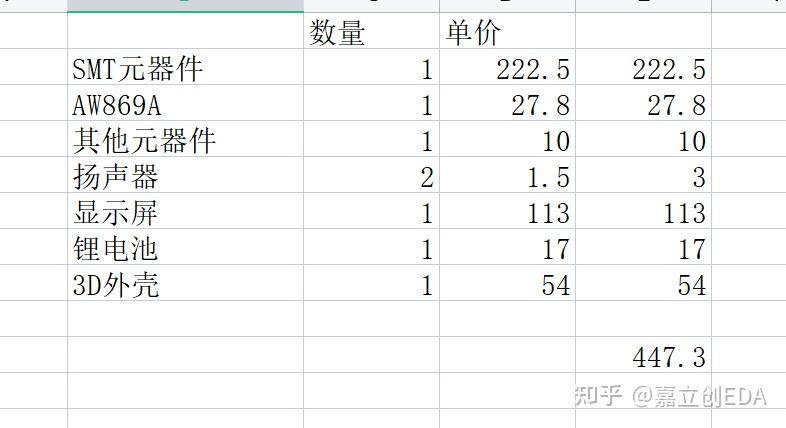

成本公布
你猜对成本了吗？
没错，成本就是447.3元！如何？在你预期之内吗？
值得一提的是，这是作者首次接触linux项目。
这次作者不但巩固了相关知识，顺便还赚了8000元，简直是美滋滋。
文章的最后，小编想说——希望【立创开源硬件平台】能多多出一些类似的开源项目。
让刚好想做项目，想增长项目经验的伙伴——有项目可做，还能回回血，更能为国内的开源环境增添一些更优质的开源项目，一举三得呀！
参考资料：
[1]基于全志A133的一款平板，电路代码均已开源
