跟AMD处理器的模块化设计思路有关系。
AMD每代只设计一种ZEN架构，里面有八个核心，想要更多核心就拼起来。
每个核心旁边的小块是这个核心专属的L1和L2缓存。
中间最大的是L3缓存，所有8个核心共享32M三级缓存。
AMD把整个一大坨叫做CCD，把这种CPU设计思路叫做模块化设计。
模块化设计优点很多，想要多少核心就放几个CCD，不光缩短了设计周期，对于企业的成本控制和生产效率也有提升。
不过AMD的消费级平台被限制成最多可以放两个CCD，所以满血锐龙的规格就是16核心32线程，64M三缓，比如7950X。
只有在服务器平台上才可以放下很多个CCD，比如7995WX，96核心，192线程，384M三缓，里面放了12个CCD，三个一组，总共四组。
因为AMD这种模块化设计，导致自己的CPU核心数都是8的倍数。
有六核CPU是因为AMD生产CCD时，生产出来的核心不是每个都达到技术要求，于是为了降低成本，厂家将没有达到要求的核心屏蔽掉，就有了原生八核架构的六核CPU。
7600X有两个版本，一是单CCD版本，单个CCD屏蔽2个核心而来。
二是仍然有两个CCD，但是只有其中一个CCD可用，并且只开启了6个核心。
从表面看他是7600X，底子却是7950X。
英特尔的处理器架构是另一种设计思路。

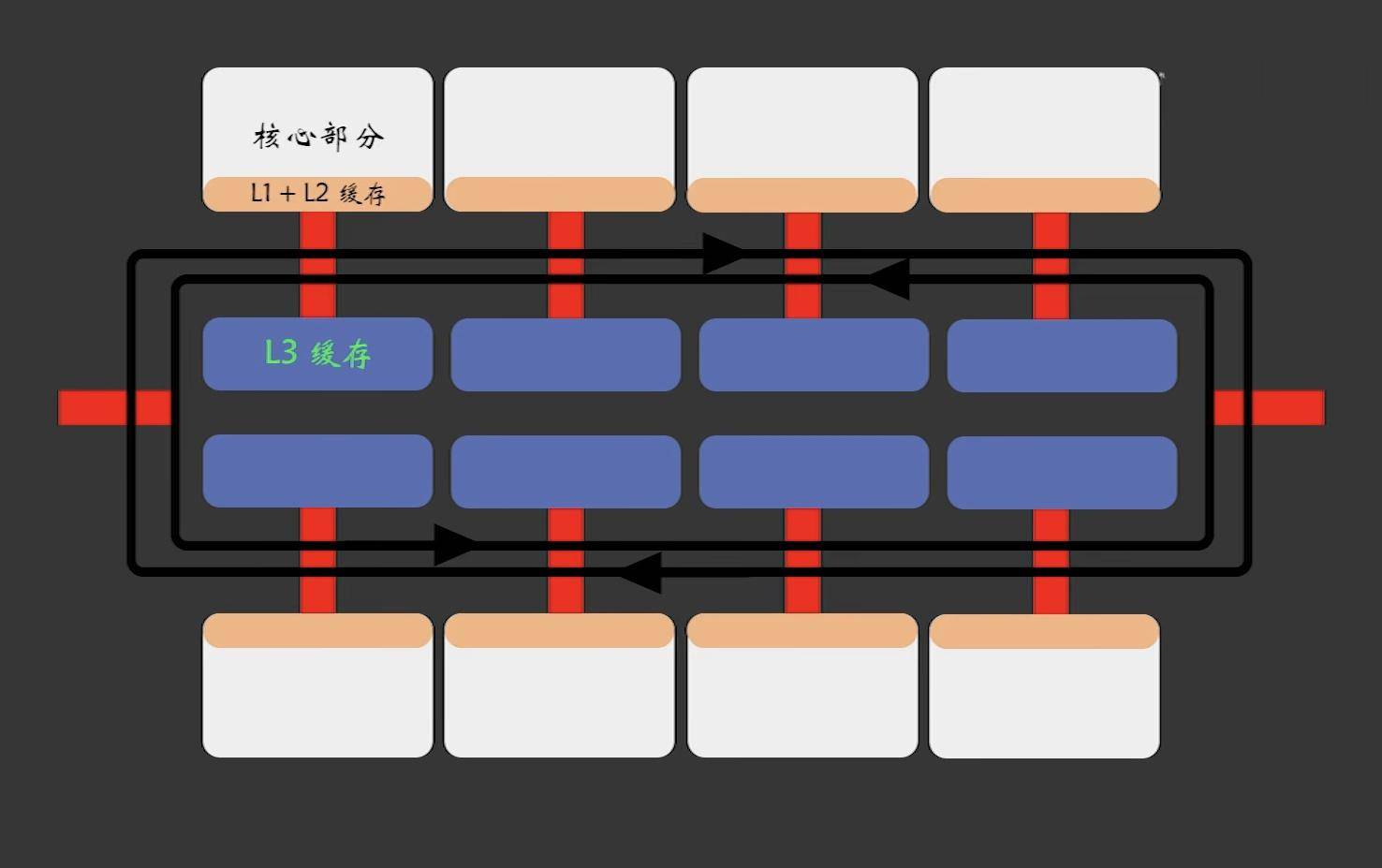

简化成示意图就是下面这样的。
再次简化就是下面这样。
英特尔这种设计叫做环形总线。
每个CPU核心内部具备L1、L2缓存，而每个核心对应一个L3缓存区，每个核心跟L3的通讯距离最短，所以与缓存的通信延迟大大降低了。
但是环形总线的问题是总线距离不能过长，核心数量不能过多，否则核心之间的延迟飞速增长。
在12代之前，为了避免延迟太高，英特尔最高只造过10节点的处理器，最高规格只能到10核心20线程。
12代酷睿之后英特尔引入了能效核概念，每四个能效核占用一个节点。
于是英特尔尝试造出12节点的处理器，其中8个大核占用8个节点，16个小核占用四个。
所以英特尔消费级平台满血规格为8大核加16小核，总共32线程，比如13900K。
